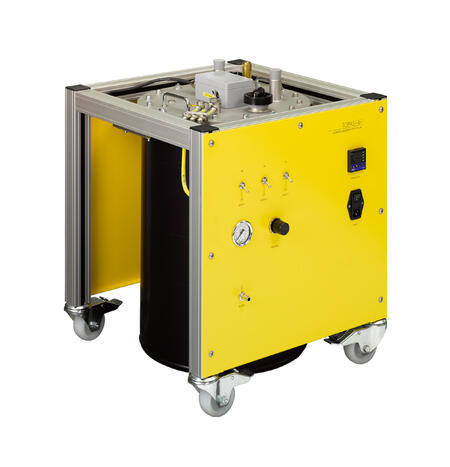

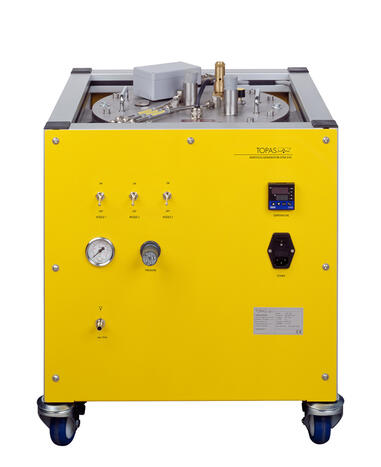

ATM 243 Aerosolgenerator
Atomizer Aerosolgenerator ATM 243 zur Aerosolerzeugung aus Flüssigkeiten, druckluftbetrieben, beheizbar, ideal für Motoröle und Ölnebelabscheiderprüfung
Der beheizbare Aerosolgenerator ATM 243 wurde speziell für die Prüfung von Ölnebelabscheidern entwickelt.
Die mit ihm erzeugten Testaerosole erfüllen hinsichtlich mittlerer Partikelgröße (1 ... 2 µm) und -konzentration die Anforderungen, die an die Prüfung derartiger Abscheider gestellt werden. Sein Aufbau gewährleistet eine sehr stabile Partikelgrößenverteilung und Partikelkonzentration mit hoher Reproduzierbarkeit.
Mit dem ATM 243 kann ein temperierter Aerosolvolumenstrom erzeugt werden, wobei verschiedene Öle verwendbar sind. Bei vorzugebender Betriebstemperatur lassen sich in Abhängigkeit vom benutzen Öl und vom Vordruck des Treibgases unterschiedliche Massenströme einstellen.
Mit dem ATM 243 kann ein temperierter Aerosolvolumenstrom erzeugt werden, wobei verschiedene Öle verwendbar sind. Bei vorzugebender Betriebstemperatur lassen sich in Abhängigkeit vom benutzen Öl und vom Vordruck des Treibgases unterschiedliche Massenströme einstellen.
Download
product sheet ATM 243Vorteile
- sehr stabile Partikelgrößenverteilung und Konzentration
- polydisperses Prüfaerosol mit mittlerer Partikelgröße im Bereich 1 ... 2 µm
- sehr hohe Aerosolkonzentration und großer Partikelmassenstrom
- einstellbare und geregelte Aerosoltemperatur
- wahlweise Zuschaltung von 1 bis 3 Düsen
- Massenausstoss einstellbar über Düsenvordruck und Düsenanzahl
- Partikelgrößenverteilung über Düsenvordruck und Aerosoltemperatur variierbar
- druckfest bis 0,3 bar
Anwendungen
- Prüfung von Ölnebelabscheidern, z.B. mit dem Topas Ölnebelabscheiderprüfstand SPT 140
- Beladungstests von Filtern
- Forschung und Entwicklung
Das Öl wird mit Hilfe von bis zu drei Zweistoffdüsen verdüst, die sich unterhalb einer Prallplatte befinden. Die Treibluft sowie das Öl können im Düsenblock bis zur gewünschten Solltemperatur erhitzt werden.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Einstellparameter | - | Vordruck |
| Einstellbereich | - | max. 6 |
| Einstellauflösung | stufenlos einstellbar | |
| Einstellmethode | - | manuell |
| Aerosol, Volumenstrom | L/h | 800 ... 18000 |
| Aerosol, Massestrom (Aerosolsubstanz) | g/h | 1 ... 75 (Motorenöl 15W40 bei 80 ... 130°C); 5 ... 100 (Motorenöl 0W30 bei 80 ... 130°C) |
| Aerosol, Temperatur | °C | 20 ... 130 |
| Betriebsmedium, Gas/Luft | - | trockene, partikelfreie Druckluft |
| Betriebsmedium, Gas/Luft - Druckluftversorgung | bar | max. 6 |
| Betriebsmedium, Aerosolsubstanz | - | Flüssigkeiten (insbesondere Motrenöle) |
| Betriebsmedium, Aerosolsubstanz - Füllvolumen | mL | 1500 ... 3000 |
| Stromversorgung | - | 240 V AC, 50 Hz |
| Sonstiges | - | 3 Düsen, einzeln oder combiniert betreibbar |
| Umgebungsbedingung, max. Gegendruck | kPa | 30 |
| Anschlussstutzen, Auslass | mm | Ø 28 (Außendurchmesser), Ø 24 (Innendurchmesser) |
| Abmessungen (B × H × T) | mm | 530 × 710 × 650 |
| Gewicht | kg | 52 |
