LDG 244

Large Droplet Generator LDG 244 für Erzeugung grober Tropfen aus Flüssigkeiten, ideal zur Wandfilmerbildung aus Motorölen

Der LDG 244 wurde zur Groböldosierung als Zubehör für den Abscheiderprüfstand SPT 140 für spezielle Anwendungszwecke entwickelt (Gebrauchsmusterschutz), bei denen sehr große Ölmengen benötigt werden.

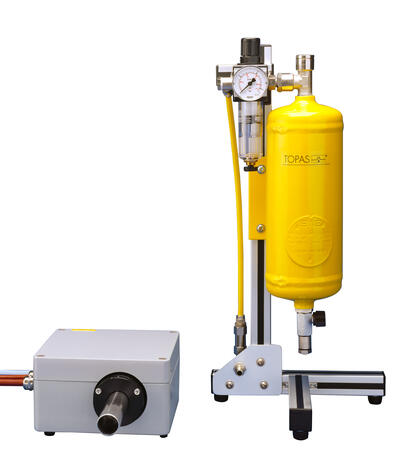

Large Droplet Generator LDG 244, Vorderansicht
Der LDG 244 eignet sich besonders zur Simulation von Wandfilm- und Schwallöleffekten. Mittels einer beheizten Einstoffdüse können Öltröpfchen mit extrem großen und einem im Vergleich zum Ölnebelgenerator ATM 243 wesentlich höheren Massenstrom erzeugt werden. Dabei sind verschiedene Öle verwendbar. Eine optionale Steuerbox ermöglicht einen eigenständigen Betrieb des Generators, unabhängig vom Ölnebelabscheider-Testsystem SPT 140.
Interesse? Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • polydisperses Prüfaerosol mit sehr grober Partikelgröße im Bereich 50 – 100 µm
  • großer Partikelmassenstrom im Bereich von 50 – 2000 g/h
  • sehr hohe Aerosolkonzentration
  • einstellbare und geregelte Aerosoltemperatur (bis 120 °C)

Anwendungen

  • Prüfung von Ölnebelabscheidern
  • Beladungstests von Filtern
  • Simulation von Wandfilm- und Schwallöl-Effekten
  • Forschung und Entwicklung

Die Regulierung des Massenstroms erfolgt durch Impulsbetrieb der Düse, d.h. die Einstoffdüse des Aerosolgenerators wird periodisch geschlossen und geöffnet. Frequenz und Pulslänge können entsprechend eingestellt werden. Für den Weitertransport des Aerosols ist ein zusätzlicher Luftstrom an die Düse erforderlich. Die Größenverteilung der Tröpfchen kann durch den Druck und die Temperatur des Motorenöls sowie die Einstellung des Dosierbereichs des Ventils beeinflusst werden.

Parameterbezeichnung Einheit Wert
Aerosol, Partikelgrößenspektrum µm 50 ... 100 (massegewichteter Medianwert)
Aerosol, Massestrom (Aerosolsubstanz) g/h max. 2000
Einstellmethode - manuell (optional ferngesteuert)
Einstellbereich - max. 6 bar (Düsenvordruck) | 90 ... 120°C (Düsentemperatur) | 2 ... 75 Hz (Düsenschaltfrequenz) | 50 ... 20 ms (Düsenpulslänge)
Einstellparameter - Vordruck | Düsentemperatur | Düsenschaltfrequenz | Düsenpulslänge
Betriebsmedium, Gas/Luft - Druckluftversorgung bar max. 8
Betriebsmedium, Gas/Luft - trockene, partikelfreie Druckluft
Betriebsmedium, Aerosolsubstanz - Füllvolumen mL 500 ... 2000
Betriebsmedium, Aerosolsubstanz - Flüssigkeit (inbesondere Motorenöl)
Stromversorgung - 100 ... 240 V AC (nur für optionale Steuerbox)
Abmessungen (B × H × T) mm 260 × 550 × 210 (Ölbehälter); 210 × 110 × 210/280 (Dosiereinheit)
Gewicht kg 9,3
  • Steuerset zum unabhängigen Betrieb – Komponenten zur Regelung der Heizungstemperatur und Ventilansteuerung, webbasiert ansteuerbar über Ethernet-Schnittstelle
