DHP 145 Testsystem
Prüfsystem DHP 145 zur Prüfung von Dichtheit und Leckage für eine Vielzahl von unterschiedlichen Bauteilen und Geräten

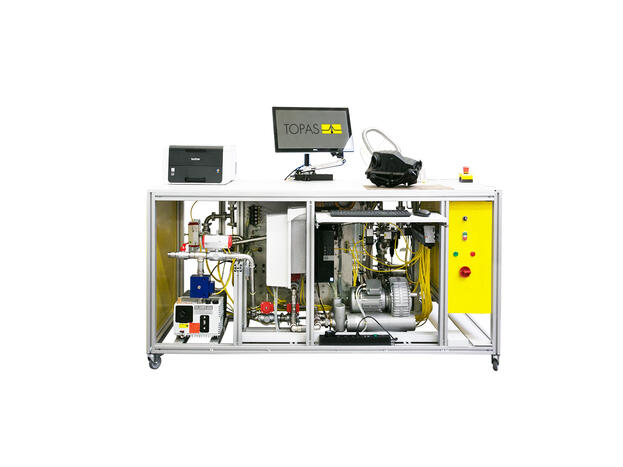

Mit dem Dichtheits- und Leckageprüfstand DHP 145 können Bauelemente verschiedenster Formen und Abmessungen gegen Über- bzw. Unterdruck auf Dichtheit geprüft werden. Die Leckrate wird in Abhängigkeit vom Druck bestimmt.
Der Prüfstand arbeitet bei Prüflufttemperaturen von -40 ºC bis 120 ºC. Ein Wärmeübertrager schützt die Messtechnik vor Schäden durch zu niedrige bzw. zu hohe Temperaturen bei Unterdruckbetrieb. Zum externen Anschluss des Prüflings verfügt der Prüfstand über einen Prüfluftanschluss, einen Druckmessanschluss sowie einen Temperaturmessfühler, die mit dem Prüfling verbunden werden müssen. Alle Anschlussleitungen sind ca. 2 m lang, so dass sich der Prüfling während der Messung auch in einer Klimakammer befinden kann. Der gesamte Prüfungsablauf erfolgt weitgehend automatisch und wird über einen PC mit Hilfe der Software DHPWin gesteuert.
Download
product sheet DHP 145Vorteile
- Prüfdruck wird direkt am Prüfling gemessen
- Prüfung mit Über- oder Unterdruck möglich (Druck- oder Saugbetrieb)
- großer Temperaturbereich einsetzbarer Prüfluft
- durch Kaskadierung mehrerer Laminar Flow Elemente großer Volumenstrombereich
- kompakter Aufbau
- ortsveränderlich/leicht beweglich auf arretierbaren Rädern
- einfache Handhabung unterstützt durch rechnergesteuerten Prüfablauf
- komfortable Datenverarbeitung unter Windows
Anwendungen
- Dichtheits- und Leckageprüfungen von technischen Bauelementen und Geräten
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Prüfvolumenstrom | L/min | 0,005 ... 300 (während Betrieb) |
| Prüfdruck | kPa | - (0,1 ... 90); + (0,1 ... 500) |
| Betriebsmedium, Gas/Luft | - | trockene, partikelfreie Druckluft |
| Betriebsmedium, Gas/Luft - Druckluftversorgung | bar | max. 8 (max. 600 L/min) |
| Stromversorgung | - | 230 V AC |
| Umgebungsbedingung, Temperatur | °C | -40 ... 120 |
| Leistungsaufnahme | W | ca. 500 |
| Abmessungen (B × H × T) | mm | 2000 × 1100 × 900 |
| Gewicht | kg | ca. 280 |
