DIL 554/Z Verdünnungssystem

DIL 554/Z Verdünnungssystem zur statischen Verdünnung (1:10) von Aerosolen bei festem Volumenstrom (28,3 L/min) für mobilen Einsatz

Das DIL 554/Z Aerosolverdünnungssystem dient zur gezielten und reproduzierbaren Verdünnung eines Aerosols.

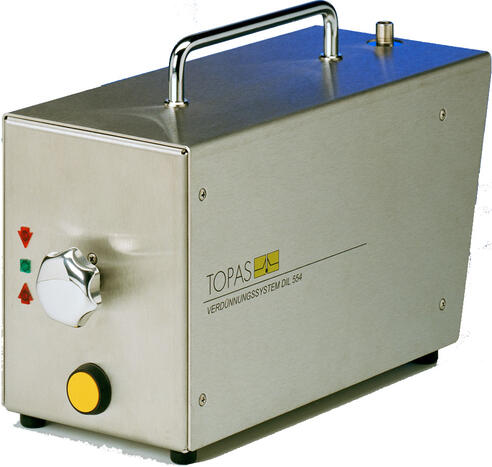

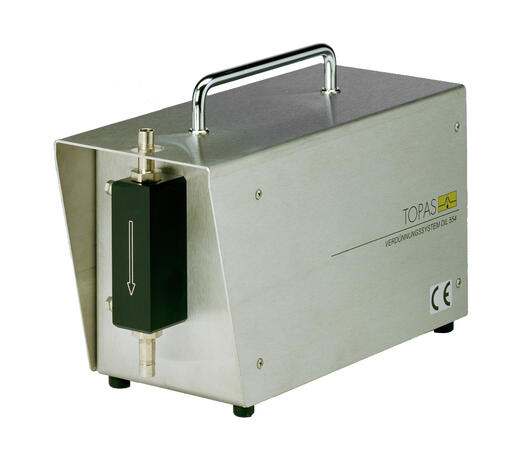

Verdünnungssystem für Aerosole DIL 554/Z, VorderansichtVerdünnungssystem für Aerosole DIL 554/Z, Rückseitenansicht
Verdünnungssystem für Aerosole DIL 554/Z, VorderansichtVerdünnungssystem für Aerosole DIL 554/Z, Rückseitenansicht
Es kommt insbesondere bei der Verifizierung des Testaerosols zur Prüfung reinraumtechnischer Anlagen zur Anwendung. In der EN ISO 14644-3 ist dies als Forderung enthalten.

Normen

ISO 14644-3
VDI 2083
VDI 3491-6
VDI 3491-15
Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • mobiler Einsatz - durch das Funktionsprinzip ist keine Druckluftversorgung nötig
  • Batteriebetrieb mit Zustandsanzeige (optional mit Netzteil)
  • konstanter, reproduzierbarer Probenvolumenstrom auch unter wechselnden Betriebsbedingungen
  • ständige optische Kontrolle des Probenvolumenstromes, Nachführung bei Bedarf möglich
  • hohe Standzeit und Zuverlässigkeit, leichte Reinigung
  • Betrieb an Über- bzw. Unterdruck im Probenahmeraum zulässig

Anwendungen

  • Abnahme und Überwachung reinraumtechnischer Anlagen
  • Bestimmung von Abscheidegraden
  • Messung von hochkonzentrierten Aerosolen
  • Aerosolforschung

Funktionsprinzip ist die Aufteilung des Ansaugvolumenstromes des Partikelzählers in zwei Teilströme. Ein kleinerer Teilstrom fließt durch eine Kapillare. Die Partikelkonzentration bleibt im wesentlichen unbeeinflusst. Ein größerer Teilstrom wird über einen Bypass bestehend aus Ventil und Filter geleitet. Der Filter entfernt sämtliche Partikel.

ParameterbezeichnungEinheitWert
Konditionierzweck - Verdünnung von Aerosolen
Probenzustand, Ausgang - verdünntes Aerosol
Verdünnungsfaktor - 10
Aerosol, Volumenstrom L/min 28,3
Einstellmethode - manuell
Probenzustand, Eingang - unverdünntes Aerosol
Stromversorgung - 9 V Batterieblock (optional Steckernetzteil)
Anschlussstutzen mm Ø 10
Druckverlust kPa ca. 0,6
Umgebungsbedingung, Temperatur °C 10 ... 50
Umgebungsbedingung, max. Gegendruck kPa ± 30
Abmessungen (B × H × T) mm 120 × 195 × 300
Gewicht kg 3,2
  • Transportkoffer für ein Verdünnungssystem DIL und einen Aerosolgenerator
