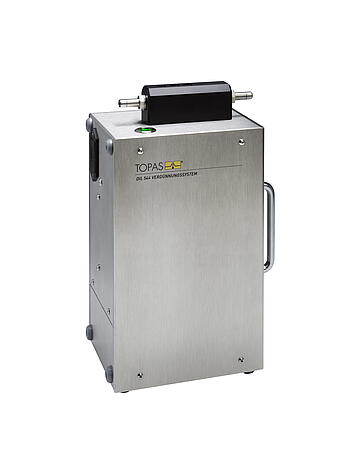

DIL 544 Verdünnungssystem
DIL 544 Verdünnungssystem zur statischen Verdünnung (1:100) von Aerosolen bei festem Volumenstrom (28,3 L/min) für mobilen Einsatz
Normen
Vorteile
- mobil einsetzbar (Batteriebetrieb, kompaktes Design, geringes Gewicht)
- kompatibel mit zahlreichen Reinraumpartikelzählern
- stabile, definierte Verdünnung über lange Zeiträume
- desinfizierbares Gehäuse (Edelstahl)
Anwendungen
- Filterleckageprüfung in Reinräumen
- Abnahme und Überwachung reinraumtechnischer Anlagen
- Erweiterung des Arbeitsbereiches von aerosolanalytischen Instrumenten

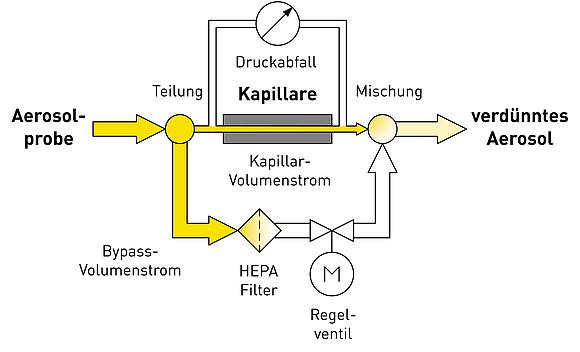

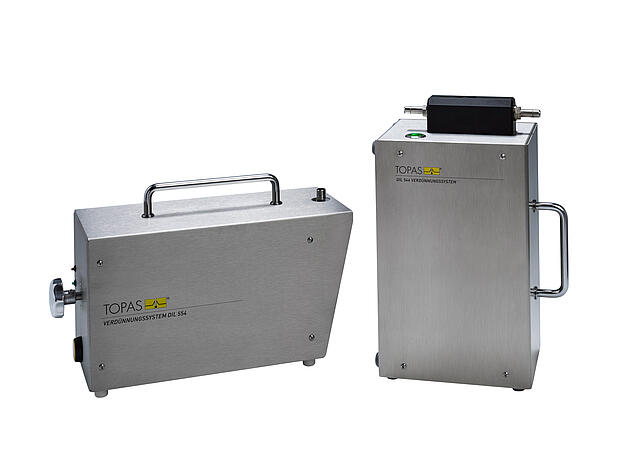

Sowohl DIL 544 als auch DIL 554 werden direkt über einen Schlauch mit einem Reinraumpartikelzähler verbunden. Der Probenahmevolumenstrom wird mit Hilfe des angeschlossenen Reinraumzähler erzeugt. Innerhalb der Verdünnungssysteme wird\r\ndie Aerosolprobe in zwei Teilvolumenströme aufgeteilt. Aus einem Teilvolumenstrom (Bypass) werden mit Hilfe eines HEPA-Filters alle Partikel entfernt. Anschließend werden beide Volumenströme wieder vereint, wodurch sich die Partikelanzahlkonzentration am Auslass des Verdünnungssystems reduziert.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Verwendungszweck | - | Verdünnung von Aerosolen |
| Probenzustand, Ausgang | - | verdünntes Aerosol |
| Verdünnungsfaktor | - | 100 |
| Aerosol, Volumenstrom | L/min | 28,3 |
| Einstellmethode | - | automatisch |
| Probenzustand, Eingang | - | unverdünntes Aerosol |
| Stromversorgung | - | 9 V Batterieblock |
| Anschlussstutzen | mm | Ø 10 |
| Druckverlust | kPa | ca. 0,6 |
| Umgebungsbedingung, Temperatur | °C | 10 ... 50 |
| Umgebungsbedingung, max. Gegendruck | kPa | ± 30 |
| Abmessungen (B × H × T) | mm | 120 × 195 × 280 |
| Gewicht | kg | 2,8 |
- Transportkoffer für ein Verdünnungssystem DIL und einen Aerosolgenerator
- Makris R., Kopic C., Tawackolian K., Schumann L. and Kriegel M. Experimental comparison of Aerosol transmission in displacement ventilation and mixing ventilation in a meeting scenario International Journal of Ventilation 24 (2025) 1, 53 - 75
dx.doi.org/10.1080/14733315.2024.2406153 - Schumann L., Lange J., Cetin Y. E. and Kriegel M. Experimental analysis of airborne contaminant distribution in an operating room with different ventilation schemes Building and Environment 244 (2023) 1, 110783
dx.doi.org/10.1016/j.buildenv.2023.110783 - Hofer V. and Kriegel M. Exposure of operating room surgical staff to surgical smoke under different ventilation schemes Indoor Air 32 (2022) 1, e12947
dx.doi.org/10.1111/ina.12947
