SYS 529

Rechteck-Probenahmesonde SYS 529 zur Leckage- und Integritätsprüfung entsprechend ISO 14644-3 für einen Probenahmevolumenstrom von 28,3 l/min

Isokinetische Probenahmesonden werden zum Beispiel für die Leckageprüfung von eingebauten Filtersystemen in Reinräumen und reinraum-technischen Anlagen benötigt. In den bestehenden Normen und Richtlinien werden Sonden mit rechteckigen Querschnitten empfohlen.

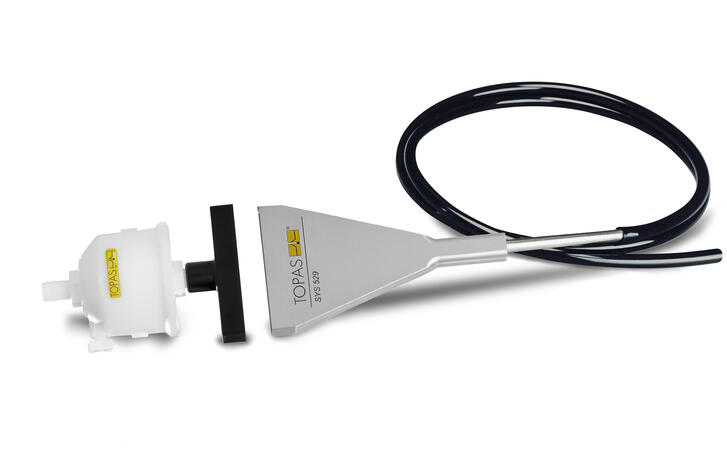

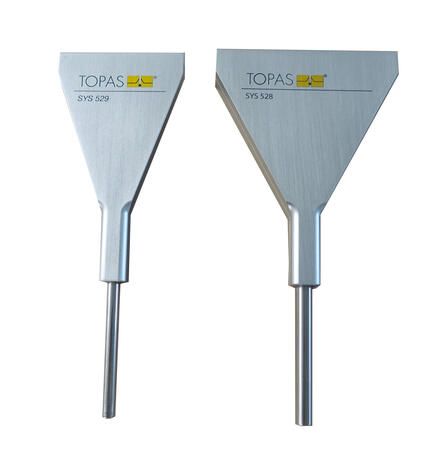

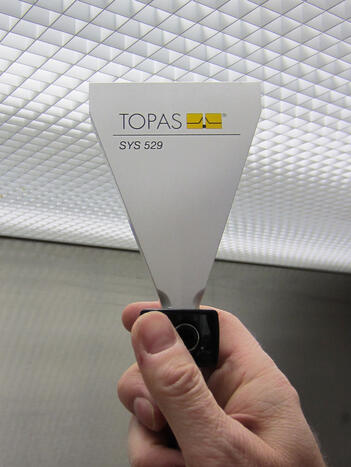

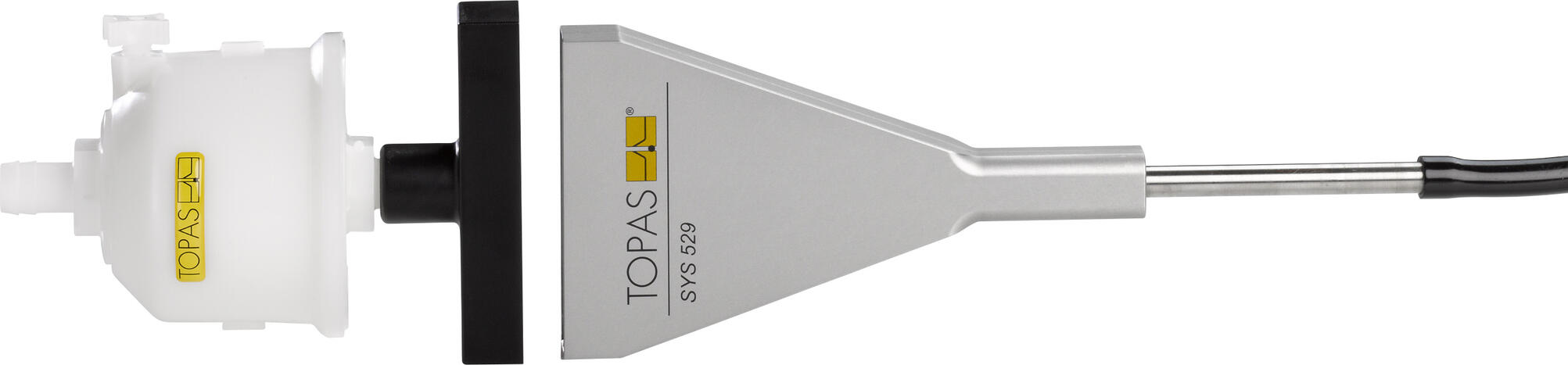

Rechteck-Probenahmesonde SYS 529
Die Sonden von Topas haben an der Ansaugstelle einen rechteckigen Querschnitt, der stetig in einen runden Querschnitt für den Schlauchanschluss übergeht. Das Herstellungsverfahren garantiert eine hochwertige, glatte Oberfläche im Sonden¬inneren einschließlich aller Übergänge. Die konstruktive Auslegung der Sonde basiert auf der internationalen Norm ISO 14644-3 sowie der VDI-Richtlinie 2083-3.

Normen

ISO 14644-3
VDI 2083-3
Interesse? Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • ortsunabhängige Zählrate
  • exaktes Scannen bis in die Filterecken
  • kurze Scanzeiten auf Grund de großen Sondenbreite (quer zur Scanrichtung)

Anwendungen

  • Leckageprüfung an eingebauten Filter-systemen

Die Probenahme wird als isokinetisch bezeichnet, wenn die Abströmgeschwindigkeit des Filters der Strömungsgeschwindigkeit am Einlass der Sonde entspricht.

Ist z.B. die Abströmgeschwindigkeit des Filters (UF) größer, als die Strömungs­geschwindigkeit am Sondeneinlass (US), strömt ein Teil des Luftstroms an der Sonde vorbei. Große Partikel können im Gegensatz zu kleinen Partikeln der Änderung der Luftströmung nicht folgen und nur sie werden von der Sonde erfasst. Die Probe wird fraktioniert und die Messergebnisse verfälscht.

Zur Einhaltung der Isokinetik sind folglich die Abmessungen der Sonde an den Probenahme­volumenstrom und die Abström­geschwindigkeit des Filters anzupassen.

Parameterbezeichnung Einheit Wert
Verwendungszweck - isokinetische Probenahme
Probe, Strömungsgeschwindigkeit cm/s 31 ... 47
Volumenstrom, Eingang L/min 28,3
Anschlussstutzen, Auslass mm Ø 8
Abmessung (Länge) mm 150 (ohne Schlauchanschluss) | 230 (mit Schlauchanschluss)
Gewicht kg ca. 0,17
