PAP 610

Prozess Aerosol Photometer PAP 610 zur Analyse der Partikelmassekonzentration in Aerosolen, ideal für Ölnebelcharakterisierung bei der Blow-By-Prüfung

Das Prozess Aerosol Photometer PAP 610 wurde von Topas zur Massenkonzentrationsmessung im Blow-by entwickelt, wobei die Konzentrationsbestimmung in-situ erfolgt.

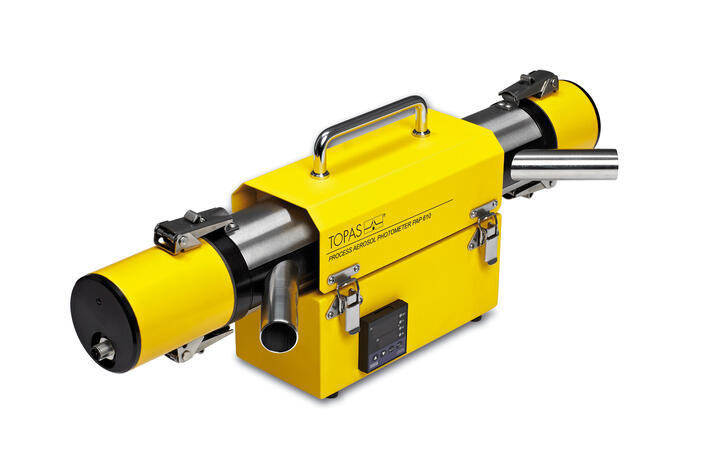

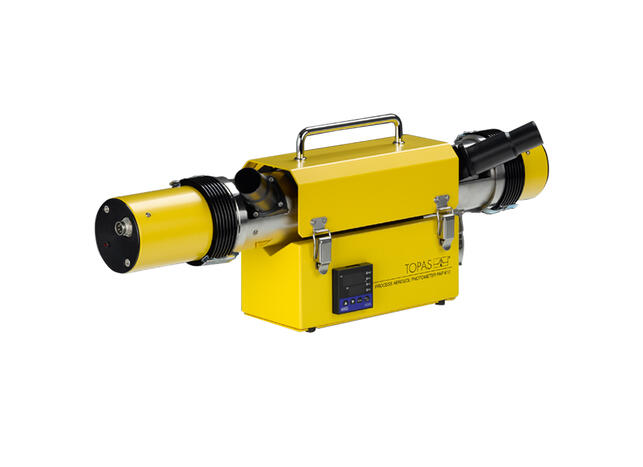

Prozess Aerosol Photometer PAP 610, Vorderansicht Prozess Aerosol Photometer PAP 610, Vorderansicht
Dieses Messgerät ist eine Ergänzung des von Topas angebotenen Gravimetrischen Messsystems GMS 141 und wird mit diesem kalibriert.

Vorteile

  • zeitlich hochauflösende Transmissions-messungen in Aerosolen mit 2 Wellenlängen
  • Temperaturkompensation der Elektronik
  • einfache Reinigung der Messfenster
  • beheizbare Messzelle zur Vermeidung von Kondensation (Maximaltemperatur durch Sicherheits­temperaturschalter begrenzt)
  • Dichtungen aus FKM/FPM (beständig gegen Öle unter hohen Temperaturen)
  • Software PAPWin zur Kalibrierung, Konfigurierung und Datenerfassung

Anwendungen

  • Transmissionsmessung von Ölaerosolen bei der Kurbelgehäuseentlüftung an Verbrennungsmotoren
  • Konzentrationsüberwachung von Aerosolgeneratoren an Ölnebelprüfständen (SPT 140)
  • Inline Überwachung von Aerosolabscheidern (Ölnebelabscheider-Test)
  • Überwachung der mittleren Partikelgröße in submikronen Aerosolen

Durchströmt ein hochkonzentriertes Aerosol in einer Extinktionsanordnung ein Messvolumen, so führen die Partikel zu einer Lichtschwächung in Ausbreitungsrichtung.

Anhand der gemessenen Lichtschwächung bei zwei verschiedenen Wellenlängen können Rückschlüsse auf die Konzentration und die mittlere Partikelgröße des Aerosols gezogen werden.

Ein direkter Indikator für die Partikelgröße ist das Extinktionsverhältnis.

Parameterbezeichnung Einheit Wert
Messgröße(n) - Licht-Transmission
Messbereich, Konzentration g/m³ 0,02 - 3
Stromversorgung, Heizung - 230 V AC; 50 ... 60 Hz; 1 A
Stromversorgung, Signaverarbeitung - 12 V DV; 100 mA (Versorgung über USB)
Abmessungen (B × H × T) mm 76 × 76 × 576
Gewicht kg 6,0
Anschlussstutzen, Einlass/Auslass mm 28 (Nenndurchmesser)
Wellenlänge der Lichtquelle nm 470 (blau), 875 (infrarot)
  • Ruppel S, Schatz D, Wöhler M, Elsäßer A. Optimization of oil mist separation within the complete crankcase ventilation system Heavy-Duty-, On- und Off-Highway-Motoren 2016. Proceedings 0 (2017) 0, 241-259
    dx.doi.org/10.1007/978-3-658-19012-5_14
  • Sauter H, Mathiak D, Müller J, List S Kurbelgehäuseentlüftung - direkte Messung von Ölaerosolen MTZ - Motorentechnische Zeitschrift 73 (2012) 0, 140-145
    dx.doi.org/10.1365/s35146-012-0249-x
