LDP 190 Testsystem
LDP 190 Dieselfilter-Differenzdruck-Prüfstand nach ISO 4020/6.3
Normen
Download
Product sheet LDP 190Vorteile
- automatisierte Prüfung des Druckverlustes von Dieselkraftstofffiltern
- weiter Volumenstrombereich
- temperierbares Prüfmedium bis 80 °C
- automatische Entlüftung des Prüflings
Anwendungen
- normgerechte Prüfung von Kraftstofffiltern für Diesel nach ISO 4020/6.3
- Bestimmung von Differenzdrücken verschiedener Flüssigkeitsfilter
- Dichtheitsprüfung von Ventilen

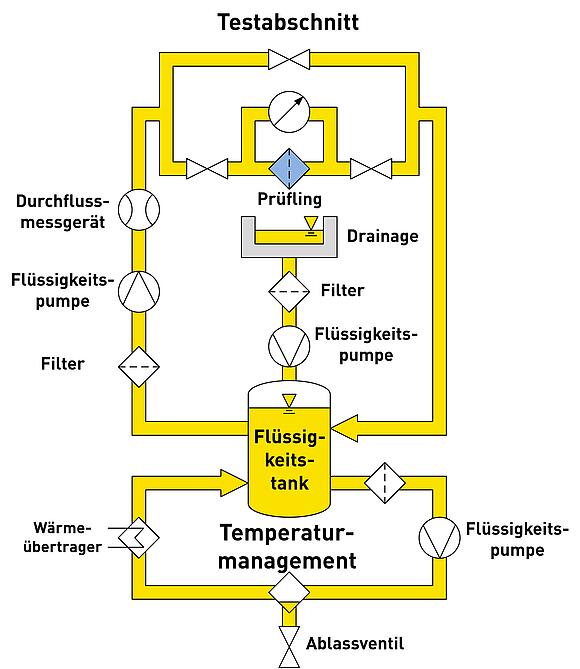

Das Prüfmedium wird in einem Vorratsbehälter aufbewahrt und mit einer Pumpe in die Prüfstrecke gefördert. Der Volumenstrom und der Druck werden über die Pumpe und die Ventile eingestellt. Der Differenzdruck wird mit einem Drucktransmitter vor und nach dem Filter gemessen. Nachdem das Prüfmedium den Prüfling durchflossen hat wird es zurück in den Vorratsbehälter gefördert.
Das Prüfmedium wird mit zwei Wärmeübertragern temperiert. Beim Wechsel des Prüflings ist gleichzeitig die Konditionierung des Prüfmediums über einen Bypass möglich. Nach dem Wechseln des Prüflings kann sich Luft im System befinden. Zur Entfernung der Luft steht ein spezieller Entlüftungsmodus bereit, der als vollautomatischer Prozess ausgeführt wird. Ein Auffangbehälter im Prüfraum sammelt überschüssiges Prüfmedium und ermöglicht die Rückführung in den Vorratsbehälter. Der Prüfstand ist mit einer überwachten Absaugung ausgestattet, die so ausgelegt ist, dass die Bildung von explosionsgefährdeten Bereichen (Ex-Zonen) verhindert wird. Potenziell entstehende Ex-Zonen werden räumlich getrennt. Hierfür liegt ein separates, detailliertes Explosionsschutzgutachten vor.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Einstellparameter | - | Volumenstrom, Systemdruck, Temperatur |
| Einstellbereich (Volumenstrom) | l/h | 25 ... 2000 |
| Einstellbereich (Systemdruck) | bar | max. 20 vor Prüfling; max. 5 nach Prüfling |
| Einstellbereich (Temperatur) | °C | 20 ... 80 |
| Prüflingsabmessungen | mm | 500 × 500 × 500 |
| Betriebsmedium, Flüssigkeit | - | Diesel, Dieselersatzstoff |
| Betriebsmedium, Gas/Luft - Druckluftversorgung | bar | 7 ... 9 (trockene, partikelfrei) |
| Stromversorgung | - | 480 V AC / 60 Hz, 10 A oder 120 V AC / 60 Hz, 25 A |
| Betriebsmedium, Kühlwasser | °C | ≤ 13 °C |
| Schnittstelle, Bediener | - | Touchscreen, Tastatur, Maus |
| Schnittstelle, Daten | - | USB, Ethernet |
| Abluft | m³/h | ≥ 50 |
| Abmessungen (B × H × T) | mm | 2600 × 2050 × 1300 |
| Gewicht | kg | ca. 1000 |
