DIL 541/C Verdünnungssystem

DIL 541/C Verdünnungssystem zur geregelten, statischen Verdünnung (1:10) von Aerosolen bei festem Volumenstrom (28,3 L/min), digitale Statusausgabe

Das selbst-regulierende DIL 541/C Verdünnungssystem dient zur definierten und reproduzierbaren Anpassung der Partikelkonzentration eines Aerosols (Verdünnung).

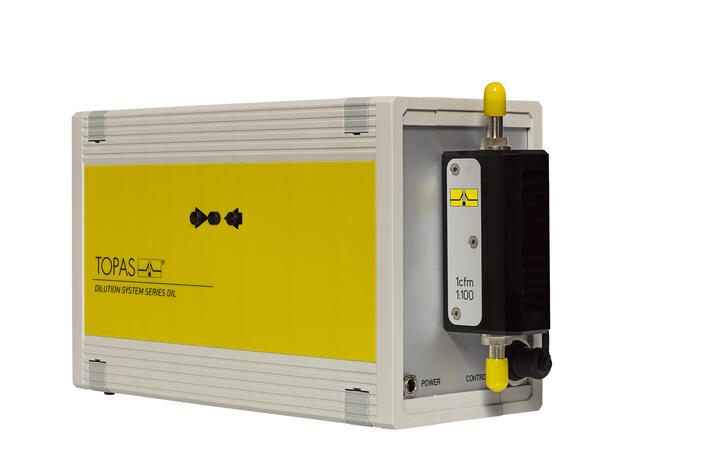

Verdünnungssystem für Aerosole DIL 541, Vorderansicht
Verdünnungssystem für Aerosole DIL 541, Vorderansicht
Es kommt insbesondere bei der Verifizierung des Testaerosols zur Prüfung reinraumtechnischer Anlagen zur Anwendung. In der EN ISO 14644-3 ist dies als Forderung enthalten.

Normen

VDI 3491-6
ISO 14644-3
Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • Verdünnungsverhältnis wird automatisch nachgeregelt
  • mobiler Einsatz (keine Druckluftversorgung erforderlich, Batteriebetrieb möglich)
  • Führung des gesamten Ansaugvolumenstromes des Partikelzählers von der Probenahmestelle über das Verdünnungssystem (geschlossenes System)
  • konstante, reproduzierbare Verdünnung, auch unter wechselnden Betriebsbedingungen
  • geräteinterne Überwachung des Verdünnungsverhältnisses mit Anzeige
  • hohe Standzeit und Zuverlässigkeit, minimaler Wartungsaufwand
  • Über- und Unterdruckbetrieb zulässig
  • Anpassung an kundenspezifische Anforderungen (Verdünnungsverhältnisse) möglich
  • kann kaskadierbar (in Reihenschaltung) betrieben werden

Anwendungen

  • Verifizierung des Testaerosols zur Prüfung reinraumtechnischer Anlagen
  • Abnahme von Laminar Flow Boxen, Sicherheitswerkbänken und kleineren Reinräumen
  • Bestimmung von Abscheidegraden
  • Messung von hochkonzentrierten Aerosolen
  • Aerosolforschung

Dem unverdünnten Aerosol-Volumenstrom wird ein Teilstrom entnommen. Die Partikelkonzentration in diesem Teilstrom (Kapillarstrom-Volumenstrom) bleibt unverändert. Ein HEPA-Filter dient zur Abscheidung von Partikeln aus dem Bypass-Volumenstrom. Danach werden beide Ströme wieder zusammengeführt. Die Verdünnung ergibt sich aus dem Verhältnis des Gesamtvolumenstromes zum Kapillarvolumenstrom.

Die strömungstechnische Auslegung der Geräte gewährleistet eine isokinetische Probenahme am Eintritt in die Kapillare. Beeinflussungen der Partikelgrößenverteilung des Aerosols durch das Verdünnen sind dadurch minimal.

Optische Partikelzähler weisen prinzipbedingt eine maximal messbare Aerosolkonzentration auf. Wird diese überschritten, ist z.B. aus Gründen der Koinzidenz mit größeren Fehlern zu rechnen. Bei Prüfungen von Reinräumen und Werkbänken nach VDI 2083 sind Messungen von erhöhten Konzentrationen (Rohgasseite) vorgeschrieben. Durch das Vorschalten des Verdünnungssystems DIL 554 vor den Partikelzähler kann einstufig die Aerosolkonzentration um den Faktor 10 herabgesetzt werden.

ParameterbezeichnungEinheitWert
Konditionierzweck - Verdünnung von Aerosolen
Probenzustand, Ausgang - verdünntes Aerosol
Verdünnungsfaktor - 10
Aerosol, Volumenstrom L/min 28,3
Einstellmethode - automatisch, geregelt
Probenzustand, Eingang - unverdünntes Aerosol
Stromversorgung - 12 V DC; 0,1 A (optional Batteriebetrieb)
Anschlussstutzen mm Ø 8 (optional Ø 10)
Druckverlust kPa 0,8 ... 1,3
Umgebungsbedingung, Temperatur °C 10 ... 50
Umgebungsbedingung, max. Gegendruck kPa ± 20
Abmessungen (B × H × T) mm 110 × 160 × 300
Gewicht kg 1,5
