VDS 562

Verdünnungssystem VDS 562 zur variabel einstellbaren, druckverlust-kompensierten Verdünnung von Aerosolen bei definierten Volumenströmen

Das Verdünnungssystem VDS 562 wurde entwickelt, um hochkonzentrierte Aerosole in einem einzigen Gerät ohne externe Reinluftzufuhr nahezu druckverlustfrei auf ein analytisch-geeignetes Konzentrationsniveau herabzusetzen.

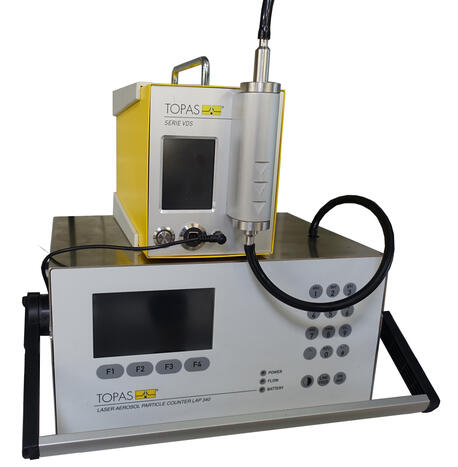

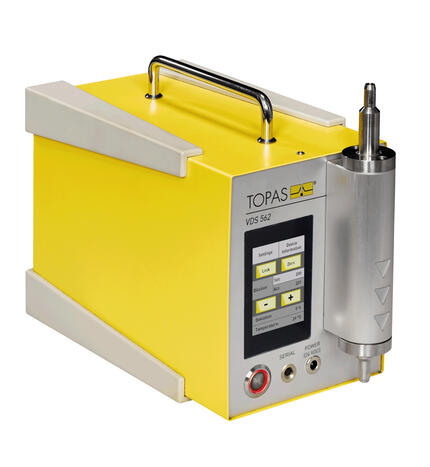

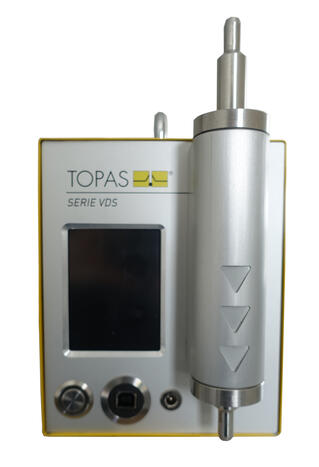

Aerosol-Verdünnungssystem VDS 562 Vorderseite Aerosol-Verdünnungssystem VDS 562 Vorderseite Aerosol-Verdünnungssystem VDS 562 mit Laser Aerosol Partikelzähler LAP 340
Für zahlreichen Mess- und Prüfaufgaben ist eine definierte Herabsetzung der Partikelanzahlkonzentration in Aerosolen notwendig, um optimale Analysebedingungen zu schaffen (VDI 3491). Je nach Anwendungsfall kann hierfür ein Verdün­nungsfaktor von > 1 bis etwa 1‘000‘000 erforderlich sein. Insbesondere die Realisierung hoher Verdünnungsfaktoren (> 1‘000) ist in der Praxis aufwendig (z.B. durch Kaskadierung mehrerer Verdünnungssysteme) und geht entweder mit einem erheblichen Druckverlust oder einer übermäßigen Mischluftzufuhr einher. Mit der VDS 562 kann die Verdünnung innerhalb des jeweiligen Arbeitsbereiches über etwa eine Dekade variiert werden. Je nach Kundenwunsch lässt sich die VDS 562 auch auf mehrere Betriebsvolumenströme im Bereich von 28,3 l/min – 100 l/min kalibrieren.

Normen

VDI 3491-6
ISO 21501-3
VDI 2083
Interesse? Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • sehr hohe, stufenlos einstellbare Verdünnung in einem Gerät (bis 1:100‘000)
  • werksseitig auf mehrere Volumenströme zwischen 28,3 l/min – 100 l/min kalibrierbar
  • Druckverlustkompensation durch integrierten Lüfter (aktive Verdünnung)
  • geregelte Verdünnung und Möglichkeit der ferngesteuerten Einstellung

Anwendungen

  • Reduzierung hoher Partikelkonzentrationen auf analytisch-geeignetes Niveau
  • Verdünnung von Rohgaskonzentrationen für Abnahme/Prüfung von Reinräumen (VDI 2083)
  • Vermeidung von Agglomeration in Probenahmeleitungen für Prozessüberwachung
  • Validierung von Reinraumpartikelzählern (ISO 21501-4)

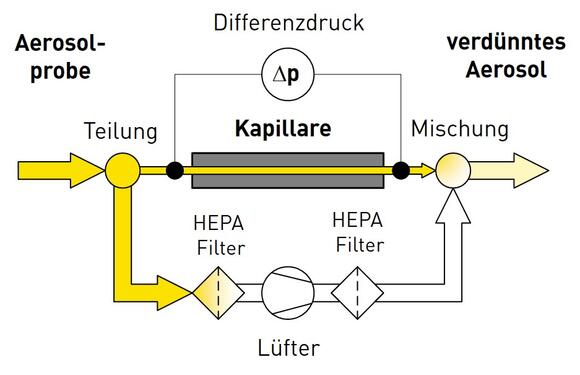

Das Funktionsprinzip der VDS 562 folgt dem bewährten Topas-Verdünnungsprinzip, bei dem der Aerosolvolumenstrom durch einen Strömungswiderstand (Kapillare) zunächst aufgeteilt wird.

Nach Partikelabscheidung aus dem Bypass (HEPA Filter) werden Kapillar- und Bypassvolumenstrom wieder vereint, wodurch die Konzentration reduziert wird.

Der Einsatz eines geregelten Lüfters im Bypass (aktive Verdünnung) kompensiert dabei den Druckverlust (durch Kapillare) und erlaubt eine Nachregelung des Kapillarvolumenstromes, um eine zeitlich konstante Verdünnung sicherzustellen.

Parameterbezeichnung Einheit Wert
Aerosol, Volumenstrom L/min 28,3 ... 100 (eine oder mehrere definierte Volumenströme)
Einstellmethode - manuell, geregelt
Einstellauflösung - 1
Probenzustand, Ausgang - verdünntes Aerosol
Konditionierzweck - Verdünnung von Aerosolen
Einstellbereich - 12 ... 100'000 (Bereich abhängig von Kapillare und Volumenstrom, siehe Prospekt)
Einstellparameter - Verdünnungsfaktor
Probenzustand, Eingang - unverdünntes Aerosols
Stromversorgung - 24 V DC, 1,3 A (inklusive Netzteil für 110...240 V AC)
Geräuschemission dB(A) max. 62 ± 3
Schnittstelle, Bediener - Touchscreen
Umgebungsbedingung, max. Gegendruck kPa ± 10
Anschlussstutzen mm Ø 8 (28,3 L/min), Ø 13 (> 28,3 L/min)
Schnittstelle, Daten - herstellerspezifisch (optionales Schnittstellenkabel erforderlich)
Gewicht kg 3,4
Abmessungen (B × H × T) mm 130 × 200 × 300
Leistungsaufnahme W max. 35
