LAP 322

LAP 322 Aerosolspektrometer zur Analyse von Partikelgrößenverteilung und Partikelkozentration in Aerosolen, monochromes Licht

Das LAP 322 Aerosolspektrometer gewährleistet die genaue Bestimmung der Partikelgrößenverteilung (0,2…40 µm) und Partikelkonzentration in Aerosolen.

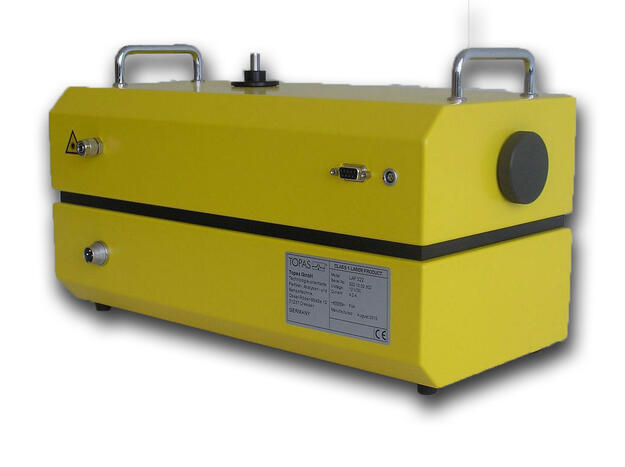

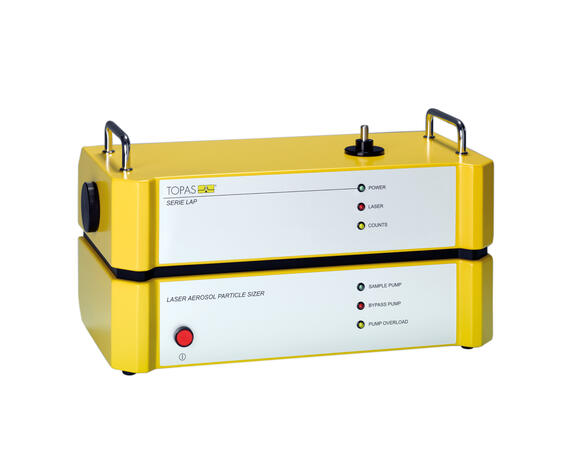

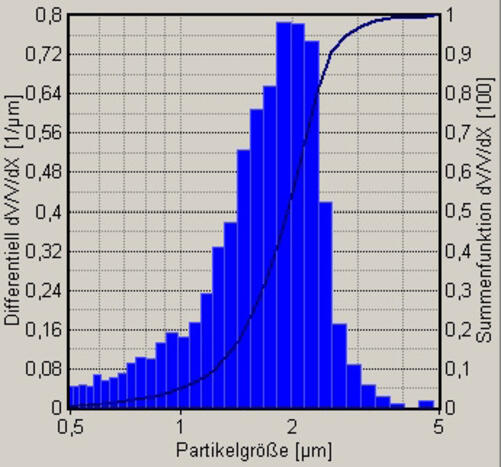

Laser Aerosolspektrometer LAP 322, Vorderansicht Laser Aerosolspektrometer LAP 322: Öl-Tröpfchengrößenverteilung bei 80°C und 1 bar Düsendruck Laser Aerosolspektrometer LAP 322, Rückseite
Das LAP 322 basiert auf der optischen Einzelpartikeldetektion durch 90°-Streulichtmessung. Durch die Vielzahl der verfügbaren Partikelgrößenklassen wird eine hohe Größenauflösung erreicht, bei gleichzeitiger hoher Klassiergenauigkeit (VDI 3867, Blatt 4 und ISO 21501-1).

Das Aerosolspektrometer LAP 322 vereint Sensor, geregelte Volumenstromerzeugung und Signalerfassung in einem robusten, handlichen Gehäuse. Mittels der zu jedem Gerät mitgelieferten Steuer- & auswertesoftware PASWin für Standard-Windows-PCs ist eine einfache Bedienung möglich.

Normen

ISO 21501-1
ISO 18562-2
VDI 3867-4
Interesse? Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • Messbereich der Partikelgröße: 200 nm bis 40 µm (mit einem Sensor), mehrere Messbereiche auswählbar
  • Weiter Konzentrationsbereich: von 1 bis 1E4 #/cm³ – ideal für Filtertestmessungen
  • einfache, definierte Erweiterung des Konzentrationsmessbereiches durch Benutzung von Verdünnungssystemen\r\n
  • hoher Zählwirkungsgrad von > 50 % bereits bei 200 nm
  • Lichtquelle mit langer Lebensdauer (20.000 h) durch Einsatz von bewährter Laserdiode
  • sehr gute Größenauflösung durch Vielkanalanalyse mit > 90 Größenklassen
  • inklusive nutzerfreundlicher und umfassender Windows kompatibler Steuerungs- und Auswertesoftware PASWin
  • einfache Ansteuerung einer Probenahmeumschalteinheit SYS 520, für Fraktionsabscheidegradmessungen

Anwendungen

  • Bestimmung von Partikelgrößenverteilungen (Spray, Staub, Pulver)
  • Analyse von Test- und Kalibrieraerosolen
  • Filterprüfung und -charakterisierung
  • Abscheidegradbestimmung
  • Luftqualität in Innenräumen
  • Messung der Umgebungsluft und Umweltüberwachung
  • Charakterisierung von pharmazeutischen Aerosolen
  • Aerosolforschung

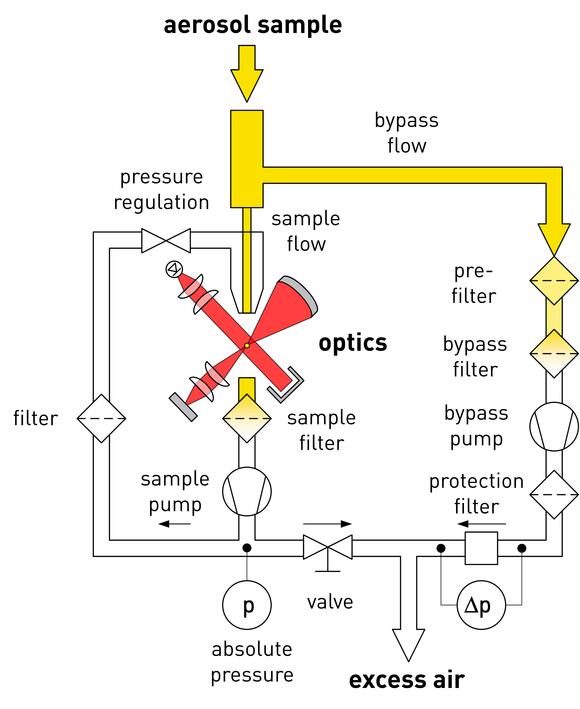

Dem LAP 322 Aerosolspektrometer liegt das Prinzip der Lichtstreuung zugrunde. Entsprechend der Größe eines das Meßvolumen passierenden Partikels wird Streulicht erzeugt, das auf einem im Winkel von 90° positionierten Fotodetektor abgebildet wird. Die Änderung der am Fotodetektor registrierten Lichtintensität stellt somit ein Maß für die Partikelgröße dar und wird einer Vielkanalanalyse unterzogen.

Die entsprechend ihrer Impulshöhe in verschiedene Kanäle eingeordneten Zählereignisse bilden die Grundlage für die Ermittlung der anzahlmäßigen Partikelgrößenverteilung mit Hilfe der Berechnungsgrundlagen und der Kalibrierungsfunktion.

Der gesamte Messbereich umfasst einen Partikelgrößenbereich von 0,2 bis 40 µm. Nachweislich treten erst ab Anzahlkonzentrationen von 1E4 #/cm³ erkennbare Verluste in der Zählrate durch Koinzidenz auf. Durch Vorschalten von Topas Verdünnungssystemen der Serie DIL kann zuverlässig je nach Erfordernis so stark verdünnt werden, dass Koinzidenz vernachlässigbar ist, zur Erweiterung des Konzentrationsbereich. Die kompakte Bauform und einfache Bedienung erlauben den flexiblen Einsatz von Aerosolspektrometern der Serie LAP zur Messung von Partikelgrößenverteilungen und Anzahlkonzentrationen in Aerosolen.

Parameterbezeichnung Einheit Wert
Messgröße(n) - Partikelanzahlkonzentration, Partikelgrößenverteilung
Auflösung, Messzeit s ≥ 1 (variabel einstellbar)
Auflösung, Partikelgröße - max. 128 Größenklassen (einstellbar)
Prüfvolumenstrom L/min 3,0 (0,1 durch Messzelle)
Messbereich, Konzentration #/cm³ max. 10'000
Messbereich, Partikelgröße µm 0,2 ... 40 (0,2 ... 5 | 0,24 ... 10 | 0,7 ... 40)
Stromversorgung - 110 ... 230 V AC (über Netzadapter 12 V DC; 4,2 A)
Schnittstelle, Daten - RS232
Abmessungen (B × H × T) mm 380 × 220 × 200
Gewicht kg 9,4
  • La A, Zhang Q, Levin DB, Coombs KM The effectiveness of air ionization in reducing bioaerosols and airborne PRRS virus in a ventilated space. Transactions of the ASABE 62 (2019) 5, 1299 - 1314
    dx.doi.org/10.13031/trans.13430
  • Sobczyk AT, Marchewicz A, Krupa A, Jaworek A, Czech T, Śliwiński Ł, Kluk D, Ottawa A, Charchalis A Enhancement of collection efficiency for fly ash particles (PM2.5) by unipolar agglomerator in two-stage electrostatic precipitator Separation and Purification Technology 187 (2017) 0, 91-101
    dx.doi.org/10.1016/j.seppur.2017.06.039
  • Essien D, Coombs K, Levin D, Zhang Q Effectiveness of negative air ionization for removing viral bioaerosols in an enclosed space CSBE/SCGAB 2017 Annual Confernce. Proceedings 0 (2017) 0,
    dx.doi.org/
