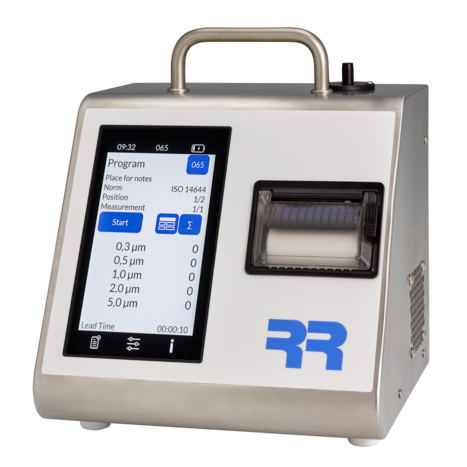

CPA 341 Cleanroom Particle Analyzer
CPA 341 Optischer Partikelzähler zur Analyse der Partikelgrößenverteilungen und Partikelkonzentrationen in Aerosolen, ideal für Reinraumanwendungen
Der Reinraumpartikelzähler CPA 341 ist das Nachfolgeprodukt der PZG-Serie der Firma RR Elektronik GmbH. Das Gerät ist ein mobil oder stationär einsetzbarer Einzelpartikel-StreulichtZähler zur Messung niedrig konzentrierter Aerosole in gasförmigen Proben. Die luftgetragenen Partikel werden auf Partikelanzahl und Partikelgröße untersucht.
Der CPA 341 ist speziell für die Überwachung lüftungstechnischer Anlagen mit hohen Reinheitsanforderungen konzipiert und deckt den Partikelgrößenbereich von 0,3 bis 10 µm bei einem Probenahmevolumenstrom von 28,3 L/min ab.
Normen
ISO 14644-3
EU GMP Annex 1
VDI 2083
DIN 1946-4
ISO 21501-4
Vorteile
- transportabler Partikelzähler, für stationären und mobilen Einsatz
- leistungsstarke, stabile Volumenstromerzeugung
- gut lesbare, klar strukturierte und intuitivbedienbare Nutzeroberfläche
- hochempfindliches Touchdisplay, Bedienung mit mehrlagigen Handschuhen möglich
Anwendungen
- Reinraumqualifizierung und -validierung nach ISO 14644-1/-3, GMP Annex 1 und VDI 2083
- Abnahmemessungen von Reinräumen und Werkbänken
- Ermittlung von Fraktionsabscheidegaden an Filtern und Abscheidern

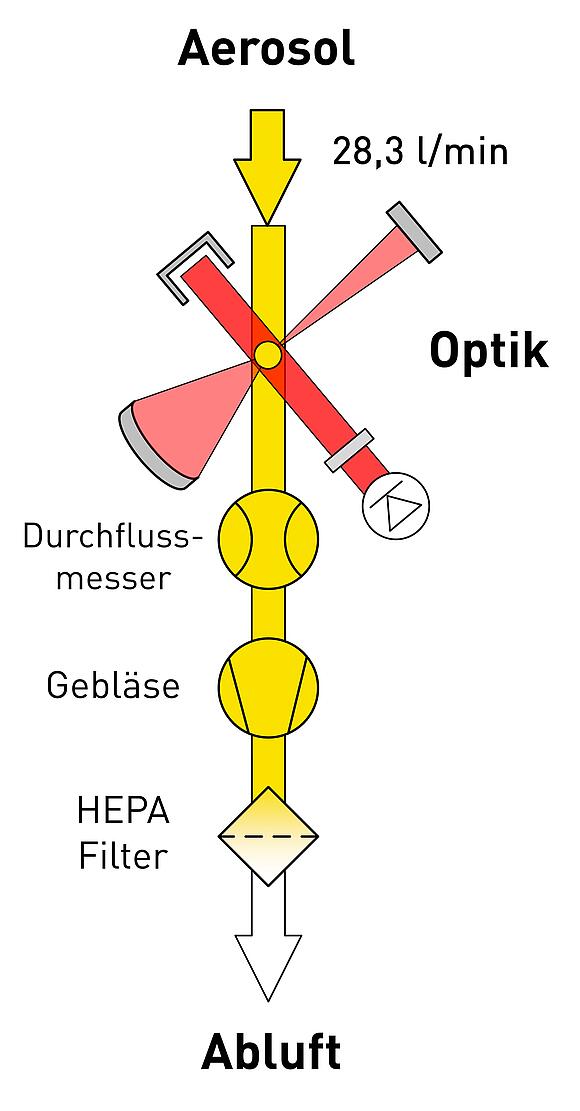

Für die Untersuchung von gasförmigen Proben mit Partikeln saugt das Messgerät über ein internes Seitenkanalgebläse einen Probenahmevolumenstrom von 28,3 L/min ein. Die gesamte Probe wird in die Messzelle geleitet und mit Licht einer Laserdiode beaufschlagt. Ein Photodetektor erfasst das von den Partikeln gestreute Licht. Die Signale werden verarbeitet und bezüglich der Impulshöhe in verschiedene Klassen eingeteilt. Die Zuordnung der Impulshöhenklassen zur jeweiligen Partikelgröße erfolgt mit Hilfe einer Kalibrierfunktion. Aus der Anzahl der Signale ergibt sich die Partikelanzahl der untersuchten Probe.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Prüfvolumenstrom | L/min | 28,3 |
| Messgröße(n) | - | Partikelanzahl, Partikelgrößenverteilung |
| Messbereich, Partikelgröße | µm | 0,3 ... 10 |
| Auflösung, Messzeit | s | ≥ 1 (variabel einstellbar) |
| Auflösung, Partikelgröße | - | 5 Größenklassen (fest voreingestellt) |
| Stromversorgung | - | 100 ... 240 VAC (50/60 Hz) |
| Optisches System | 90°-Streulicht-Sammeloptik | |
| Lichtquelle | - | blaue Laserdiode (450 nm) |
| Sonstiges | - | Alarmsignal |
| Anschlussstutzen | mm | 8 |
| Schnittstelle, Daten | - | Ethernet |
| Abmessungen (B × H × T) | mm | 255 × 255 × 220 |
| Gewicht | kg | 4 |
- Software CRQWin zur Reinraumqualifizierung (ISO 14644, GMP Annex 1 und VDI 2083)
- Transportkoffer
- Aerosolgenerator ATM 228
- Aerosolverdünnungssystem DIL 544 (Edelstahl, Batteriebetrieb)
- isokinetische Rechtecksonde SYS 529 entsprechend ISO 14644-3 und VDI 2083-3
- Nebelgenerator CFG 291
