AFC 136 Testsystem

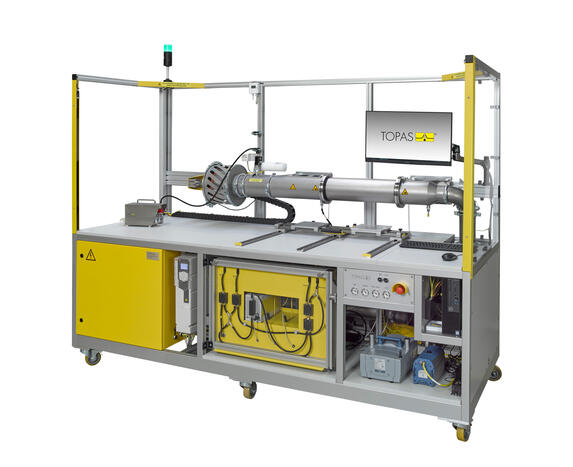

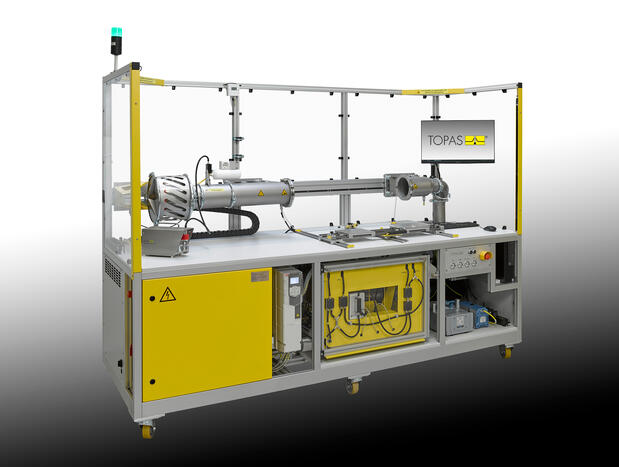

AFC 136 Prüfsystem für die Produktionskontrolle von Filterelementen (z.B. Abgasfilter, HEPA filter)
Für die 100 %-Kontrolle der integralen Abscheideeffizienz von Filtern während der Produktion, insbesondere von Abgasfiltern und HEPA Filtern für Staubsauger und Luftreiniger.
In der Produktionskontrolle sind möglichst kurze Prüfzyklen unter Verwendung von robusten, kompakten, wartungsarmen und sicheren Technologien gefragt. Ein Prüfzyklus beinhaltet dabei das Einbringen, die Analyse und das Entfernen des Prüflings. Dank des Prüfkonzeptes und des hohen Automatisierungsgrades sind mit dem AFC 136 Messzeiten von 30 s realisierbar.
Die mit dem Prüfstand erzeugten Prüfdaten können durch die Kombination des Prüfstandes mit Systemen zur Prüflingserkennung (z.B. BarCode- oder QR-Code-Scanner) direkt in innerbetriebliche Datenbanksysteme eingebunden werden, um eine vollständige Rückführbarkeit sicherzustellen.
Die mit dem Prüfstand erzeugten Prüfdaten können durch die Kombination des Prüfstandes mit Systemen zur Prüflingserkennung (z.B. BarCode- oder QR-Code-Scanner) direkt in innerbetriebliche Datenbanksysteme eingebunden werden, um eine vollständige Rückführbarkeit sicherzustellen.
Download
product sheet AFC 136 PCVorteile
- Filterprüfstand für 24/7-Betrieb mit automatischen Sicherheitsfunktionen
- kurze Prüfzyklen (Einbau, Analyse, Ausbau) für Abscheideeffizienz und Druckverlust
- Qualitätskriterien für Abscheideeffizienz und Druckverlust frei konfigurierbar
- minimale Beladung der Prüflinge (höhere Produktstandzeiten)
Anwendungen
- Produktionskontrolle der integralen Abscheideeffizienz von Abgasfiltern (OPF, DPF)
- Qualitätskontrolle von HEPA-Filtern oder Filterpatronen von z.B. Industriesaugern
- Forschungs- und Entwicklungsaufgaben an verschiedensten kleineren Luftfilterelementen

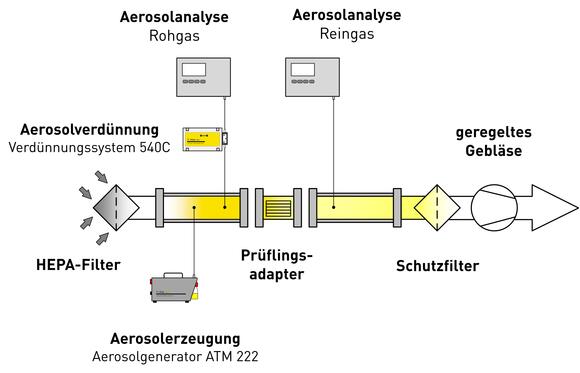

Durch ein geregeltes Gebläse wird ein definierter Prüfvolumenstrom aus der Umgebung über einen HEPA-Einlassfilter durch den Prüfkanal und einen Schutzfilter gesaugt. Der Prüfkanal besteht dabei aus drei Funktionsabschnitten, d.h. Abschnitte für i) die Erzeugung und Charakterisierung des Prüfaerosols (Rohgas), ii) die Aufnahme des Prüflings und iii) die Charakterisierung des abströmenden Aerosols (Reingas).
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Prüfvolumenstrom | m³/h | 40 ... 440 (1200) |
| Messbereich, Partikelgröße | µm | 0,1 ... 1 (OPC) |
| Messbereich, Partikelgröße | µm | 0,001 ... 1 (CPC) |
| Prüfzyklusdauer | s | ca. 30 |
| Prüfaerosol | - | kundenspezifisch (DEHS, ...) |
| Prüflingsabmessungen | - | Durchmesser ≤ 300; Länge ≤ 850 |
| Druckluftversorgung | bar | 4,0 ... 6,0 |
| Stromversorgung | - | 3 x 400 VAC, feste Verdrahtung erforderlich, Nennstrom 30 A, Vorsicherung 32 A |
| Kanalinnendurchmesser | mm | 150 |
| Aerosolmesstechnik | - | kundenspezifisch (z.B. OPC, CPC, ...) |
| Sensorik, sontiges | - | Temperatur, relative Luftfeuchte, Luftdruck |
| Abmessungen (B × H × T) | mm | 2800 × 2100 × 1200 |
| Gewicht | kg | ca. 800 |
- Aerosol-Partikelgrößenspektrometer LAP 323
- kundenspezifische Filterhalter
- AFCWin Prüfstands-Software
