AFC 132 QC HEPA Testsystem

AFC 132 QC HEPA Prüfsystem für die produktionsbegleitende Qualitätskontrolle von kleinen HEPA Filterelementen

Dieses Luftfiltertestsystem wurde entwickelt, um den Anforderungen der EN1822-4 und ISO 29463-4 Anhang E “Effizienz-Dichtheitsprüfung für Partikelgrößen von 0,3 µm – 0,5 µm“ gerecht zu werden.

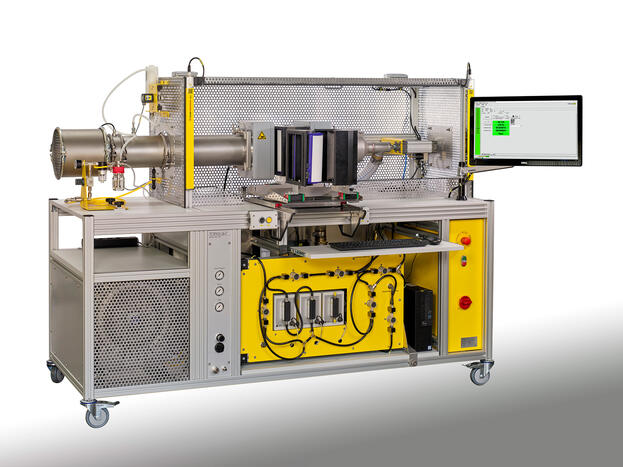

Filter-Element-Prüfstand AFC132 QC HEPA, VorderansichtFilter-Element-Prüfstand AFC132 QC HEPA, Vorderansicht

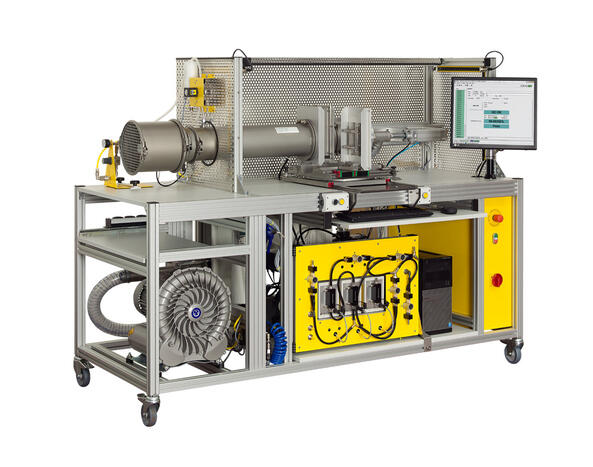

Filter-Element-Prüfstand AFC132 QC HEPA, VorderansichtFilter-Element-Prüfstand AFC132 QC HEPA, Vorderansicht
Dieser Teil der Norm bezieht sich auf Filterelemente, die aufgrund ihrer geometrischen Gestaltung nicht gescannt werden können. Für die Qualitätskontrolle ist die Bestimmung der integralen Filtereffizienz ausreichend.

Normen

EN 1822-3
EN 1822-4
ISO 29463-3
ISO 29463-4
Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • freie Konfiguration der Zielfiltereffizienz
  • kundenspezifische Filteradapter für verschiedene kleine HEPA-Filterelemente (einfach in 5 min zu wechseln)
  • kompaktes Design des Test Systems
  • hoher Automatisierungsgrad bei einem Minimum an Wechselwirkung
  • konzipiert für den durchgehenden Produktionsbetrieb
  • schnelle Zykluszeit (30 s) und sehr kurze Testzeit pro Filter

Anwendungen

  • Effizienzprüfung von kleinen HEPA-Filterelementen
  • protokollierbare Bestätigung der nominalen HEPA-Filter Klasse
  • Eignung für eine integrierte Filterproduktionskontrolle

Im Vergleich zum alternativen Ölfadentest ist diese Methode sehr viel zuverlässiger und deutlicher schneller. Weiterhin werden die Filter bei diesem Verfahren wesentlich weniger mit Testaerosol belastet.

Das erforderliche Testaerosol wird durch den Aerosolgenerator ATM 221 unter Verwendung der Standard Prüfflüssigkeit DEHS hergestellt. Für die Rohgas- Konzentrationsmessung wird ein optischer Partikelzähler in Kombination mit dem selbst-regulierenden Verdünnungssystem DIL 540 verwendet. Parallel dazu misst ein optischer Partikelzähler die Reingas-Partikelkonzentration. Die resultierende Filtereffizienz wird anschließend mit der nominalen Filtereffizienz verglichen, was letztendlich zur Beurteilung „ Test bestanden“ – „nicht bestanden“ führt.

ParameterbezeichnungEinheitWert
Prüfvolumenstrom m³/h 25 ... 130
Prüfzyklusdauer s 30
Messbereich, Differenzdruck Pa 0 .... 3000 (± 1 % Endwert)
Prüflingsabmessungen mm max. 300 × 300 × 300
Stromversorgung - 3 x 400 VAC, 50/60 Hz, 16 A
Betriebsmedium, Aerosolsubstanz - kundenspezifisch (DEHS, Paraffinöl, NaCl, ...)
Partikelmesstechnik - Partikelzähler (4 Kanäle oder 8 Kanäle) mit Vakuumpumpe
Sensorik, sontiges - Temperatur, relative Luftfeuchtigkeit, Luftdruck
Abmessungen (B × H × T) mm 2000 × 1500 × 1000
Gewicht kg ca. 600
