AFC 132

AFC 132 Prüfsystem zur Charakterisierung von Filtermedien und kleinen Filterelementen

Für die Charakterisierung von Filtermedien und -elementen entwickelte Topas den Filtermedienteststand der Serie AFC 132. Es kann sowohl der Differenzdruck, der gravimetrische Abscheidegrad, der Fraktionsabscheidegrad und das Staubspeichervermögen bestimmt werden.

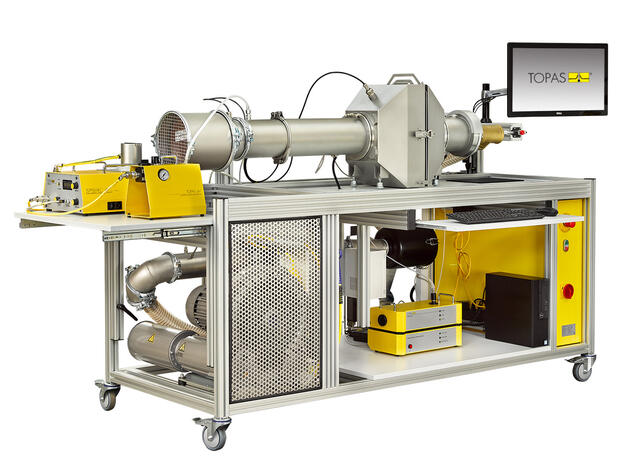

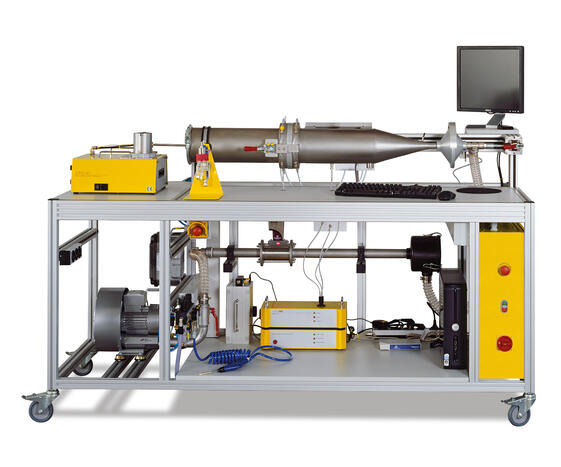

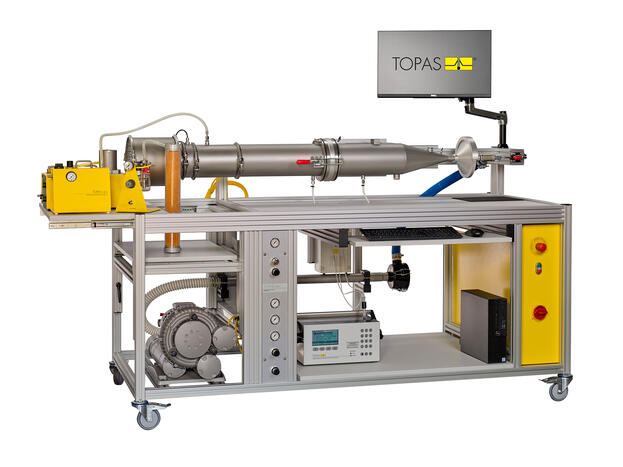

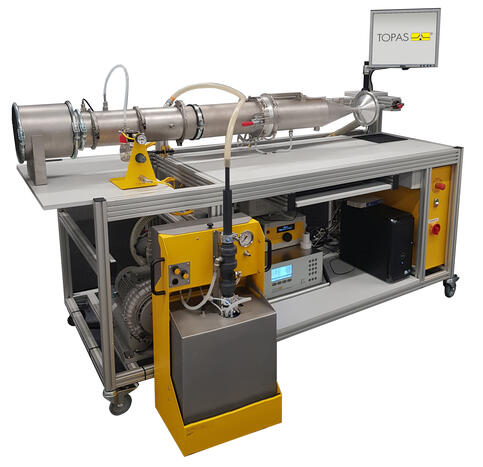

Filtermedien-Prüfstand AFC 132, Vorderansicht Filtermedien-Prüfstand AFC 132, Vorderansicht Filtermedien-Prüfstand AFC 132, Vorderansicht Filtermedien-Prüfstand AFC 132, Vorderansicht
Damit können Filtermedien und kleine Filterelemente in Anlehnung an verschiedene Normen geprüft werden. Der zuverlässige, reproduzierbare Test von Filtermedien ist sowohl für die Entwicklung und Optimierung, als auch für die Qualitätssicherung während des Produktionsprozesses wichtig.

Wichtige Merkmale zur Charakterisierung von Filtermedien sind:

- der Verlauf des Druckverlustes,
- der Fraktionsabscheidegrad mit DEHS und KCl,
- der gravimetrische Abscheidegrad,
- die Beladungskapazität.

Mit dem AFC 132 lässt sich ebenso eine kundenspezifische Filtermedienprüfung mit individuellen Prüfbedingungen und frei konfigurierbaren Abläufen realisieren.

Normen

DIN 71460-1
ASHRAE 52.2
EN 779
ISO 16890-2
ISO 16890-3
ISO 5011
ISO 29463-3
Interesse? Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • Einsatz verschiedener Aerosole möglich (Feststoff- und Tröpfchenaerosole)
  • Flexibles Design ermöglicht schnelle Modifikationen und zukünftige Erweiterungen
  • Nutzerfreundliche AFC132Win Prüfstand-Steuerung- und Daten-Aufzeichnung & – Auswerte-Software
  • variabler Volumenstrombereich
  • Hervorragende Komponentenabstimmung durch Kombination von Topas-Geräten

Anwendungen

  • Filtertests in Anlehnung an Normen
  • Luftfilter für Raumlufttechnik nach ISO 16890 (Entladung mit TDC 585), EN779 und ASHRAE 52.2
  • Schwebstofffilter (EPA, HEPA und ULPA) ISO 29463
  • Luftfilter für den Kraftfahrzeuginnenraum nach DIN 71460-1 und ISO/TS 11155-1
  • Luftfilter für Motoransaugfilter nach ISO 5011
  • Entwicklung und Optimierung von Filtermedien nach firmeninternen Standards
  • Qualitätssicherung bei der Produktion
  • Qualitätsprüfung planer Filtermedien als Endprüfung bei der Herstellung bzw. als Eingangsprüfung bei der Weiterverarbeitung

Das zu prüfende Filtermedium wird in einem speziellen Halter eingespannt, der den sicheren und dichten Sitz des Prüflings während der Prüfung garantiert. Durch wenige Handgriffe wird der Filterhalter aus dem Prüfkanal ausgebaut, um das Filtermedium zu wechseln bzw. dessen Masse zu bestimmen. Ein Stützgitter verhindert starke Verformungen des Prüflings bei großen Anströmgeschwindigkeiten. Der dem Prüffilter nachgeschaltete Absolutfilter lässt sich ebenfalls zur Massebestimmung einfach ein- und ausbauen.

Der Fraktionsabscheidegrad wird mit einem optischen Partikelzähler LAP 340 in einem Partikelgrößenbereich von 0,2 bis 10 µm ermittelt. Durch eine Umschalteinheit wird die Probenahme zwischen Rohgas, Spülluft und Reingas gesteuert. Damit wird nur ein einziges Partikelmessgerät benötigt. Die Schaltzeiten der Steuerung sind vom Nutzer frei einstellbar. Falls gewünscht, kann auch ein Topas Verdünnungssystem Serie DIL 55x oder ein Aerosol Spektrometer LAP 322 mit einem Partikelgrößenbereich von 0,2 bis 40 µm geliefert werden.

Parameterbezeichnung Einheit Wert
Prüfaerosol - kundenspezifisch (DEHS, Paraffinöl, NaCl, PSL, ...)
Prüfvolumenstrom m³/h 0,4 ... 40 oder 2 ... 64
Prüflingsabmessungen - Durchmesser ≤ 150 mm
Betriebsmedium, Gas/Luft - klimatisierte Raumluft geeignet für Standardtest
Betriebsmedium, Gas/Luft - Druckluftversorgung bar 6
Stromversorgung - 400 VAC, 16 A
Umgebungsbedingung, Temperatur °C 0 ... 50
Umgebungsbedingung, Luftfeuchtigkeit % 0 ... 100
Abmessungen (B × H × T) mm 2100 × 1400 × 850
Gewicht kg ca. 300
