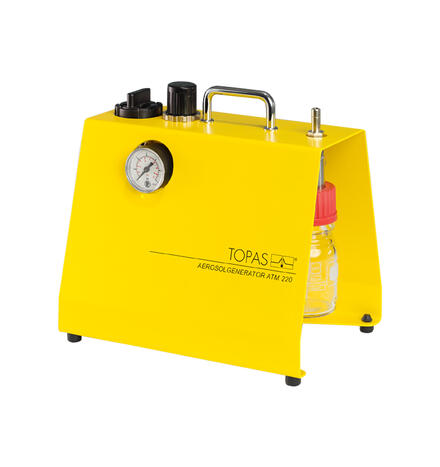

ATM 220 Aerosolgenerator
Atomizer Aerosolgenerator ATM 220 zur Aerosolerzeugung aus Flüssigkeiten, druckluftbetrieben, Basismodel mit breitem Arbeitsbereich
Die Geräteserie der Aerosolgeneratoren ATM werden seit Jahren von unseren Kunden speziell im Bereich der Reinraum- und Filtertestanwendungen geschätzt. Funktionstests an Sicherheitswerkbänken (DIN EN 12469), die Prüfung der Qualität von Schwebstoffiltern (Filterlecktest) und Reinraum-Abnahmemessungen (nach DIN EN ISO 14644 und VDI 2083) sind besonders für den Personen- und Produktschutz eine unumgängliche Notwendigkeit.
In der VDI 3491-2 wird für derartige Messungen ein Aerosolgenerator zur Erzeugung von Testaerosolen mit definierten Eigenschaften vorgeschlagen, wie der ATM 220.
Durch die hohe generierte Partikelanzahl bei einer an der Most Penetration Particle Size (MPPS) des Filters orientierten Partikelgrößenverteilung ist das Auffinden von Lecks im System sicher und schnell möglich. Bei der Verneblung einer öligen Aerosolsubstanz erzeugt der Aerosolgenerator kugelförmige Partikel hauptsächlich im Größenbereich 0,1 … 0,5 µm mit einer berechenbaren Verweilzeit. Damit wird das Filtermaterial praktisch nicht zusätzlich verunreinigt.
Ein weiteres Einsatzgebiet für Aerosolgeneratoren ist die Kalibrierung von Messgeräten und die Sichtbarmachung von Strömungen. Hier werden durch die eingetragenen Partikel Messungen lokaler Geschwindigkeiten bzw. des Strömungsprofils mittels optischer Methoden möglich.
Durch die hohe generierte Partikelanzahl bei einer an der Most Penetration Particle Size (MPPS) des Filters orientierten Partikelgrößenverteilung ist das Auffinden von Lecks im System sicher und schnell möglich. Bei der Verneblung einer öligen Aerosolsubstanz erzeugt der Aerosolgenerator kugelförmige Partikel hauptsächlich im Größenbereich 0,1 … 0,5 µm mit einer berechenbaren Verweilzeit. Damit wird das Filtermaterial praktisch nicht zusätzlich verunreinigt.
Ein weiteres Einsatzgebiet für Aerosolgeneratoren ist die Kalibrierung von Messgeräten und die Sichtbarmachung von Strömungen. Hier werden durch die eingetragenen Partikel Messungen lokaler Geschwindigkeiten bzw. des Strömungsprofils mittels optischer Methoden möglich.
Normen
VDI 3491-2
VDI 4258-1
ISO 21083-1
Vorteile
- polydisperses Aerosol, hauptsächlich submikron (
- langzeitstabile Generierung von Aerosolen
- einstellbare Partikelproduktionsrate
- integriertes Ventil zum Ein- und Ausschalten der Aerosolgenerierung
Anwendungen
- Aerosolerzeugung aus reinen Flüssigkeiten, Lösungen und Suspensionen
- Fraktionsabscheidegradprüfung von Filtermedien und Filterelementen
- Erzeugung von langzeitstabilen Prüf- und Prozessaerosolen
- Kalibrierung und Validierung von Partikelmesstechnik
Das Kernstück des Aerosolgenerators ATM 220 ist ein patentierter, vollständig aus Edelstahl gefertigter Atomizer. Dabei handelt es sich um eine nach dem Injektorprinzip arbeitende Zweistoffdüse, die mit einem Prallabscheider kombiniert ist. Dieser sorgt für eine sofortige Rückführung der bei der Verdüsung entstehenden großen Tropfen (über 1 µm). In Abhängigkeit vom Volumenstrom variiert die Trenngrenze des Prallabscheiders; das beeinflusst die Partikelgrößenverteilung des Aerosols im Submikrometerbereich aber nur unwesentlich. Die für die Verdüsung der Flüssigkeit benötigte Druckluft wird durch einen HEPA-Filter gereinigt.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Einstellparameter | - | Vordruck |
| Einstellbereich | bar | 0,5 ... 6,0 |
| Einstellauflösung | - | stufenlos einstellbar |
| Aerosol, Volumenstrom | L/h | 50 ... 250 |
| Aerosol, Massestrom (Aerosolsubstanz) | g/h | max. 2 |
| Aerosol, Partikelstrom | #/s | > 2 × 10¹⁰ (> 0,02 µm) |
| Aerosol, Partikelgrößenspektrum | µm | 0,01 ... 5 |
| Aerosol, Verteilungsbreite (geometrische Standardabweichung) | - | 1,8 ... 2,2 (polydispers) |
| Betriebsmedium, Gas/Luft | - | trockene, partikelfreie Druckluft oder Inertdruckgas |
| Betriebsmedium, Gas/Luft - Druckluftversorgung | bar | max. 6 |
| Betriebsmedium, Aerosolsubstanz | - | Flüssigkeiten (DEHS, PAO, DOP, ...), Lösungen (Salze, ...), Suspensionen (PSL, ...) |
| Betriebsmedium, Aerosolsubstanz - Füllvolumen | mL | 10 ... 80 |
| Umgebungsbedingung, max. Gegendruck | kPa | max. 20 |
| Umgebungsbedingung, Temperatur | °C | 0 ... 50 |
| Anschlussstutzen, Auslass | mm | Ø 8 (Außendurchmesser) |
| Abmessungen (B × H × T) | mm | 260 × 175 × 220 |
| Gewicht | kg | 3,3 |
- Aerosolsubstanz DEHS
- andere Aerosolsubstanzen wie PAO (Emery 3004) auf Anfrage

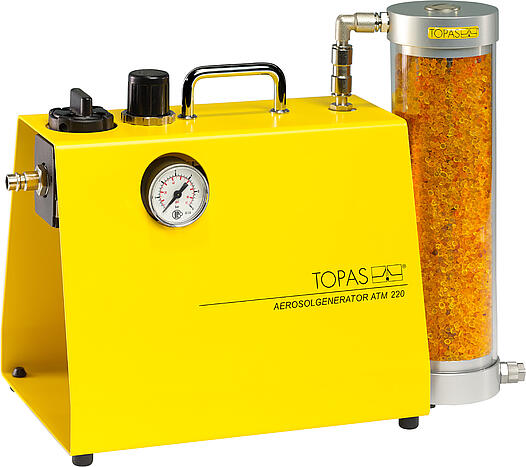

- Diffusionstrockner (DDU 570/L, DDU 570/H)
-
