ATM 222 Aerosolgenerator

Atomizer Aerosolgenerator ATM 222 zur Aerosolerzeugung aus Flüssigkeiten, druckluftbetrieben, pneumatisch geregelt, fernsteuerbar

Der Aerosolgenerator ATM 222 vereint ausgewählte technische Aspekte der Generatoren ATM 220 und ATM 228 zur stationären Erzeugung von Prüfaerosolen, Kalibrieraerosolen oder Prozessaerosolen aus reinen Flüssigkeiten (Öle wie DEHS oder PAO, Wasser), Lösungen (Salzlösungen, Zuckerlösungen) sowie Suspensionen (A2, PSL) und erfüllt alle Anforderungen entsprechend VDI 3941-2.

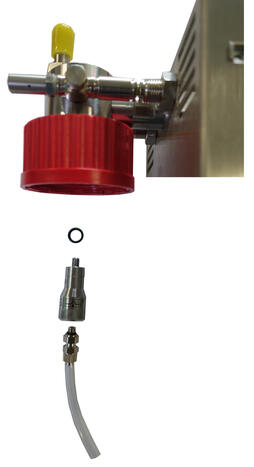

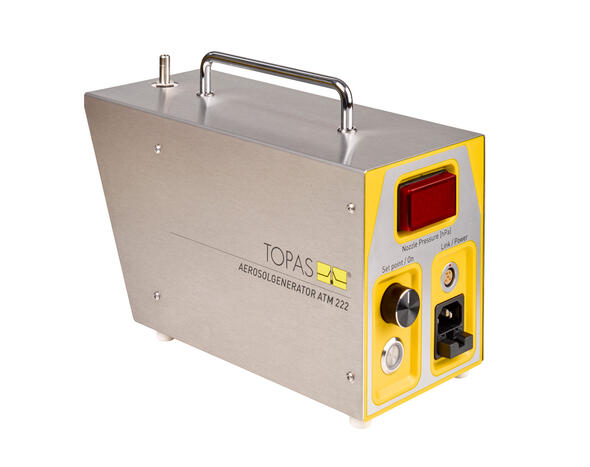

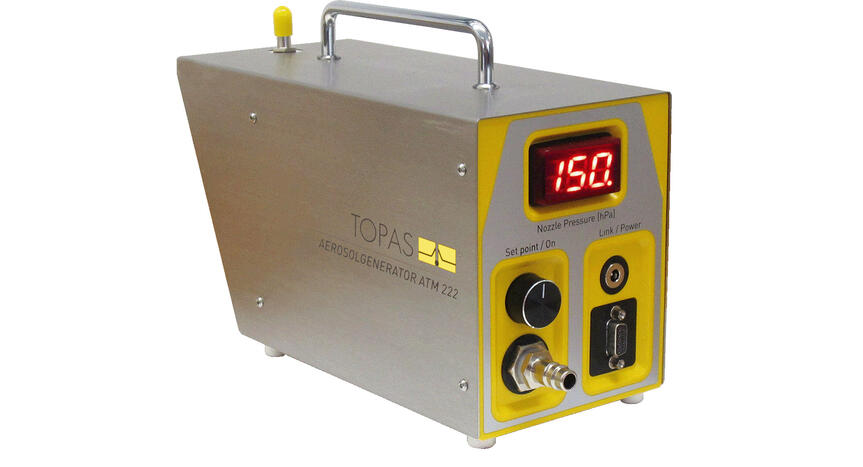

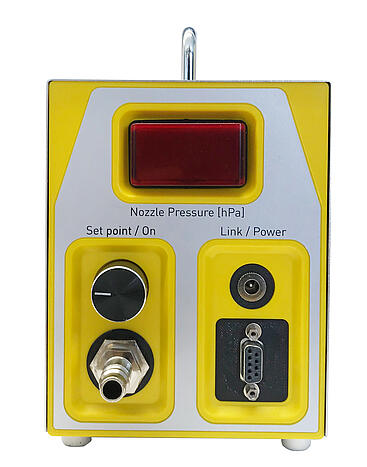

Atomizer Aerosolgenerator ATM 222 VorderansichtAtomizer Aerosolgenerator ATM 222 RückseiteAtomizer Aerosolgenerator ATM 222 VorderansichtMontageanleitung Düse ATM 222Atomizer Aerosolgenerator ATM 222 Vorderansicht
Atomizer Aerosolgenerator ATM 222 VorderansichtAtomizer Aerosolgenerator ATM 222 RückseiteAtomizer Aerosolgenerator ATM 222 VorderansichtMontageanleitung Düse ATM 222Atomizer Aerosolgenerator ATM 222 Vorderansicht
Über einen Druckluftanschluss kann der ATM 222 sowohl mit Druckluft als auch mit anderen technischen Inertgasen (zum Beispiel mit N2, CO2) betrieben werden. Um eine reproduzierbare und langzeitstabile Aerosolerzeugung zu gewährleisten, wird der Betriebsvolumenstrom über den Düsendifferenzdruck geregelt. Dies erlaubt auch bei geringsten Volumenströmen eine zeitstabile und reproduzierbare Generierung.

Normen

VDI 3491-2
VDI 4258-1
Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • stabile Aerosolgenerierung auch bei geringen Volumenströmen
  • sichere und reproduzierbare Einstellung von Betriebspunkten
  • Ansteuerung über serielle Schnittstelle (optional)
  • geräuscharmer Betrieb durch Druckluft oder andere technische Intertgase (z.B.: Stickstoff, Kohlenstoffdioxid)

Anwendungen

Zur Dispergierung nutzt der ATM 222 eine von der Topas GmbH entwickelte Zweistoffdüse, welche innerhalb und außerhalb der Aerosolsubstanz betrieben wird (getauchter bzw. nicht-getauchter Betriebsmodus). Die Zweistoffdüse besitzt zwei Einlassöffnungen für die Zufuhr von Treibgas und Aerosolsubstanz und eine Austrittsöffnung für das generierte Primäraerosol.

Durch Einleiten eines definierten Gasvolumenstromes entsteht an der Einlassöffnung für die Aerosolsubstanz ein Unterdruck, wodurch diese in die Dispergierzone der Zweistoffdüse strömt. Durch Aufeinandertreffen von Gasvolumenstrom und Aerosolsubstanz entsteht ein Tröpfchenaerosol.

ParameterbezeichnungEinheitWert
Einstellparameter - Düsendifferenzdruck
Einstellbereich hPa 0 ... 6000
Einstellauflösung hPa 1
Aerosol, Volumenstrom L/h 50 ... 250
Aerosol, Massestrom (Aerosolsubstanz) g/h max. 2,0
Aerosol, Partikelstrom #/s 4,0 × 10⁰⁶ ... 1,4 × 10¹⁰
Aerosol, Partikelgrößenspektrum µm 0,01 ... 2
Aerosol, Verteilungsbreite (geometrische Standardabweichung) - 1,8 ... 2,2 (polydispers)
Stromversorgung - 12 V DC; 0,5 A
Betriebsmedium, Gas/Luft - partikelfreie, trockene Druckluft oder Inertdruckgas
Betriebsmedium, Gas/Luft - Druckluftversorgung kPa max. 800
Betriebsmedium, Aerosolsubstanz - reine Flüssigkeiten (DEHS, PAO, Paraffinöl, ...), Lösungen (NaCl, KCl, ...), Suspensionen (PSL, A1, ...)
Betriebsmedium, Aerosolsubstanz - Füllvolumen mL 10 ... 80
Umgebungsbedingung, max. Gegendruck kPa 20
Umgebungsbedingung, Temperatur °C 0 ... 50
Anschlussstutzen, Auslass mm Ø 8 (Außendurchmesser)
Abmessungen (B × H × T) mm 300 × 120 × 195
Gewicht kg 3,0
  • Schnittstellenkabel
  • Diffusionstrockner (DDU 570/L, DDU 570/H)
  • Aerosolsubstanz (DEHS, PAO, PSL)
