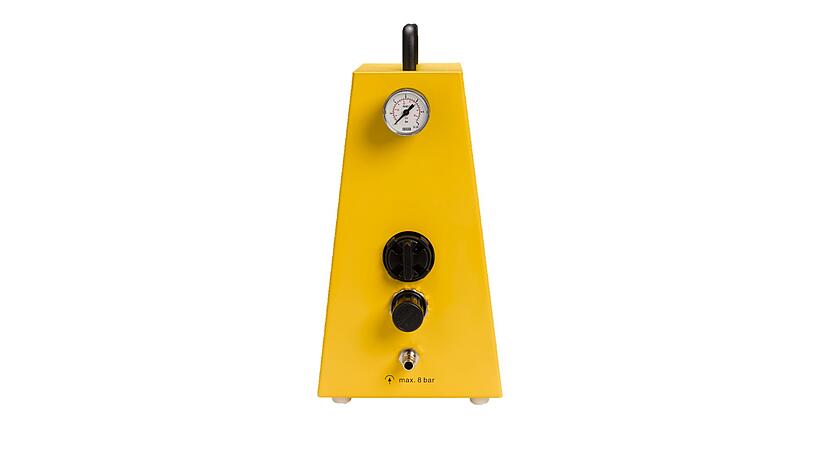

ATM 221/D Aerosolgenerator
Atomizer Aerosolgenerator ATM 221/D für die Aerosolisierung von Suspensionen
Der ATM 221/D Aerosolgenerator dient der Erzeugung von Aerosolen aus Flüssigkeiten, insbesondere aus Suspensionen.
Um polydisperse Prüfaerosole mit erhöhten Anteilen supermicroner Partikel (≥ 1 µm) zu erzeugen werden zumeist Staubgeneratoren eingesetzt. Eine elegante und deutlich präzisere Alternative zur Trockendispergierung von Pulvern ist die Aerosolisierung von Suspensionen mit anschließender Trocknung. Vor diesem Hintergrund wurde der ATM 221/D speziell für die Kalibrierung und Validierung von PM-Sensoren entwickelt.
Normen
VDI 3491-2
CEN/TS 17660-2
CEN/TS 18086
Download
product sheet ATM 221/DVorteile
- abnehmbare Dispergiereinheit für einfache Abreinigung

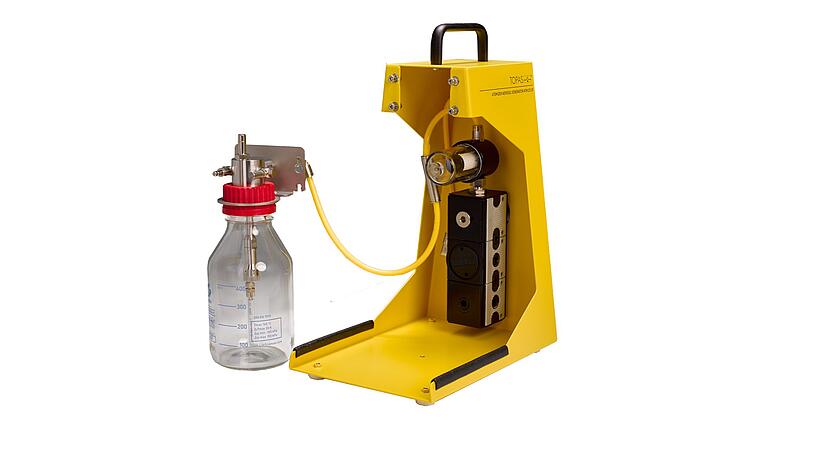

- Betrieb der Dispergiereinheit abgesetzt vom Grundgerät (z.B. innerhalb von Thermostaten)

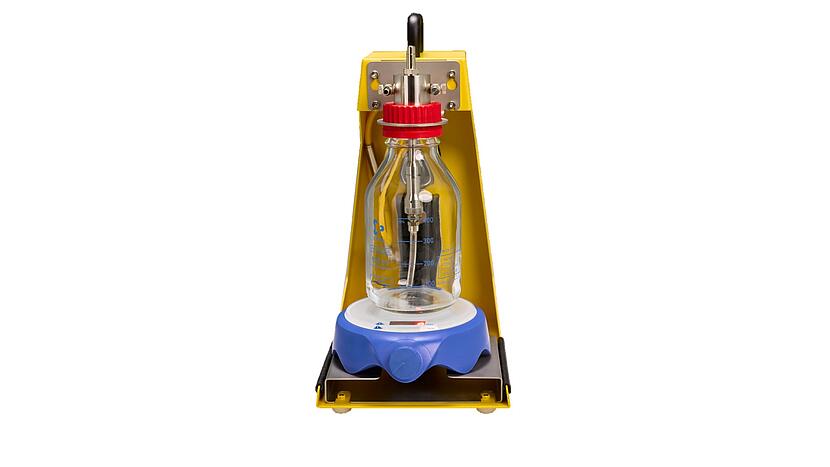

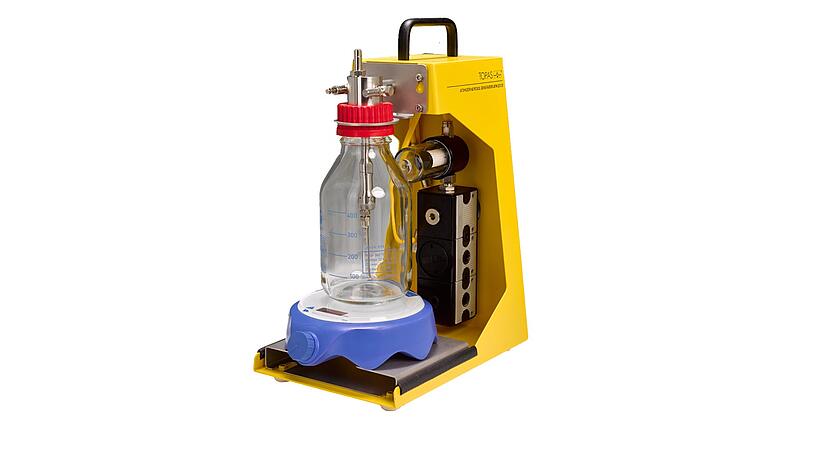

- inklusive Magnetrührer zur Stabilisierung und Homogenisierung von Suspensionen/Lösungen
- zusätzliches Kugelventil für Start-Stopp-Betrieb bei eingestelltem Vordruck
Anwendungen
- Kalibrierung und Validierung von PM-Sensoren und anderen Aerosoltechnologien
- Prüfung des Fraktionsabscheidegrades von Filterelementen und Filtermedien
- Materialcharakterisierung und Forschung

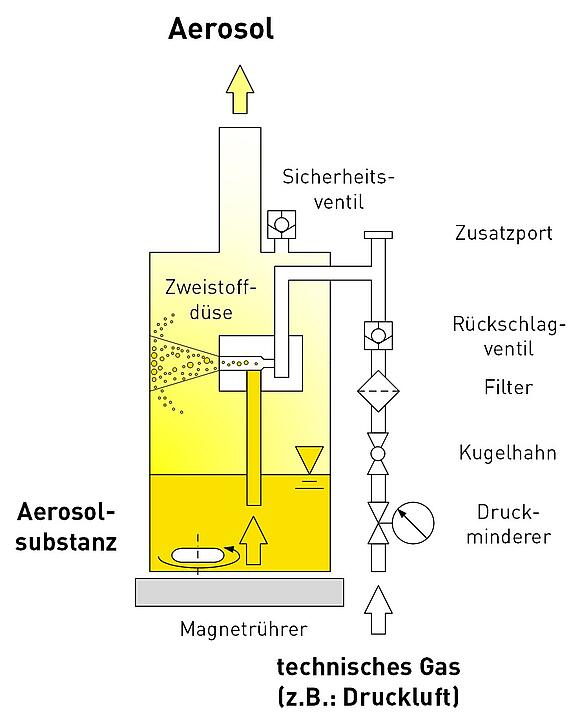

Die Aerosolisierung der Aerosolsubstanz (Suspension oder Flüssigkeit) erfolgt im ATM 221/D durch eine spezielle Zweistoffdüse.
Wird die Düse mit einem Gas durchströmt entsteht am Ansaugstutzes ein Unterdruck. Durch diesen Unterdruck wird die Aerosolsubstanz in die Düse gesaugt und in dieser dispergiert (Venturi-Prinzip).
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Einstellparameter | bar | Vordruck |
| Einstellbereich | bar | max. 6 |
| Einstellauflösung | - | stufenlos einstellbar |
| Einstellmethode | - | manuell |
| Aerosol, Volumenstrom | L/h | 200 ... 750 (1 ... 6 bar) |
| Aerosol, Massestrom (Aerosolsubstanz) | g/h | 1,3 ... 3,7 (DEHS); 0.010 ... 0.025 (10 Ma.-% ISO A1, nach Trocknung) |
| Betriebsmedium, Aerosolsubstanz | - | Flüssigkeiten (DEHS, PAO, ...), Lösungen (NaCl, KCl, ...), Suspension (ISO A1, PSL, ...) |
| Betriebsmedium, Aerosolsubstanz - Füllvolumen | mL | max. 400 |
| Betriebsmedium, Gas/Luft | - | trockene, partikelfreie Druckluft oder Inertdruckgas |
| Anschlussstutzen | mm | Ø 8 (Außendurchmesser) |
| Abmessungen (B × H × T) | mm | 250 × 300 × 200 |
| Gewicht | kg | 4,7 (ohne Magnetrührer 4,4) |
- Diffusionstrockner (DDU 570/L, DDU 570/H)
- Ultraschalldesintegrator (UDS 751)
- Aerosolsubstanz (DEHS)
