AFC 131 Testsystem

AFC 131 Prüfsystem zur Charakterisierung von abreinigbaren Filtermedien nach VDI 3926-2

Das Prüfen von Filtermedien ist wichtig für die Entwicklung und Optimierung von Filtermaterialien und für die Qualitätssicherung bei der Filterproduktion.

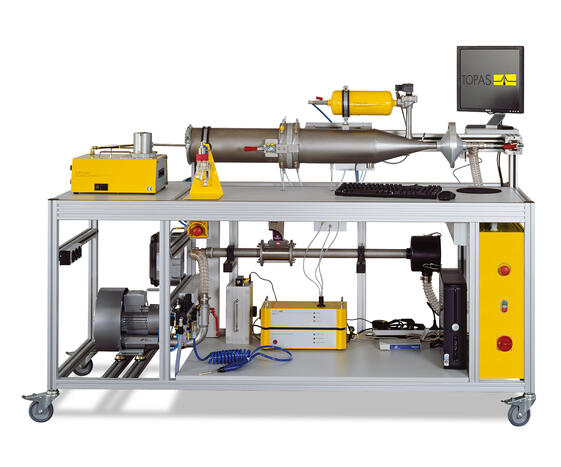

Filtermedien-Prüfstand AFC 131 Vorderansicht
Die wichtigsten Prüfparameter zur Charakterisierung von Filtermedien sind:

- das Differenzdruckverhalten
- der gravimetrische Abscheidegrad
- und der Abscheidegrad in Abhängigkeit von der Partikelgröße
- sowie die Beladungskapazität des Filters.

Für diese Aufgaben entwickelte Topas den AFC 131 Filtermedienteststand. Das Equipment erlaubt Filtertests in Übereinstimmung bzw. Anlehnung an verschiedene internationale Normen. Die Auslegung basiert auf der VDI 3926, Ausführungsbeispiel 2 und ASTM D6830-02 für die Prüfung abreinigbarer Filtern. Es können aber auch andere Filtermedien mit diesem Teststand geprüft werden in Anlehnung an die Normen ISO 16890, EN 779, DIN 71460-1, ISO/TS 11155-1 und ISO 5011. Durch den kompakten Aufbau in Leichtbaudesign ist die Verwendung in Laboren möglich.

Normen

VDI 3926-2
Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • Einsatz verschiedener Aerosole möglich (Feststoff- und Tröpfchenaerosole)
  • normgerechte Filterprüfung mit Aluminiumoxid (z.B. Pural NF)
  • vollautomatischer Versuchsablauf über 14 Stunden ohne Benutzereingriff
  • flexibles Design ermöglicht schnelle Modifikationen und zukünftige Erweiterungen
  • nutzerfreundliche Steuersoftware PAFWin

Anwendungen

  • Ermittlung von Abscheidegrad, Staubspeicherfähigkeit und Druckverlustverlauf von Filtermedien
  • Filtertests für abreinigbare Filter nach VDI 3926-2
  • Filtertests in Anlehnung an andere Normen (Luftfilter für Raumlufttechnik nach ISO 16890, EN 779; Luftfilter für den Kraftfahrzeuginnenraum nachDIN 71460-1)\r\n
  • Entwicklung und Optimierung von Filtermedien
  • Qualitätssicherung
ParameterbezeichnungEinheitWert
Prüfvolumenstrom m³/h 2 ... 64
Messbereich, Differenzdruck Pa 0 ... 1250 (± 2 %)
Druckstoßzeit ms 50 ... 150
Druckbehälterkapazität bar 2 ... 6
Prüflingsabmessungen mm Durchmesser ≤ 150
Stromversorgung - 3 × 400 V AC, 16 A
Betriebsmedium, Aerosolsubstanz - Pural-NF, Pural-SB, DEHS
Sensorik, sontiges - Temperatur, relative Luftfeuchte
Abmessungen (B × H × T) mm 2800 × 1500 × 800
Gewicht kg ca. 120
  • Atomizer Aerosol Generator ATM 220
  • Feststoffdispergierer SAG 410
  • Aerosol-Verdünnungssystem DIL 550
  • Aerosolspektrometer LAP 322
  • Xiong F., Wang X., Liu Y., Zhang Z., Zhang T., Gao H., Fu H., Huang J., Qian X., Lai Y. and Zhang S. Sandwich structured chitosan-aerogel nonwoven Filter with asymmetric wettability and pore size differences for high-efficient oil-mist filtration J. Environ. Chem. Eng. 11 (2023) 5, 110443
    dx.doi.org/10.1016/j.jece.2023.110443
  • Fan Q., Liang W., Fan T.-T., Li X., Yan S.-Y., Yu M., Ning X. and Long Y.-Z Polyvinylidene fluoride composite nanofibrous Filter for high-efficiency PM2.5 capture Composites Communications 22 (2020) 100533,
    dx.doi.org/10.1016/j.coco.2020.100533
  • Li T.-T., Fan Y., Cen X., Wang Y., Shiu B.-C., Ren H.-T., Peng H.-K., Jiang Q., Lou C.-W. and Lin J.-H. Polypropylene/Polyvinyl Alcohol/Metal-Organic Framework-Based Melt-Blown Electrospun Composite Membranes for Highly Efficient Filtration of PM2.5 Nanomaterials 10 (2020) 10,
    dx.doi.org/10.3390/nano10102025
  • Liu Y., Qian X., Wang L., Qian Y., Bai H. and Wang X. Hierarchical micro/nanofibrous Filter for effective fine-particle capture Powder Technology 360 (2020) 0, 1192 - 1199
    dx.doi.org/10.1016/j.powtec.2019.11.012
  • Liu Y., Qian X., Zhang H., Wang L., Zou C. and Cui Y. Preparing micro/nano-fibrous filters for effective PM 2.5 under low filtration resistance Chem. Eng. Sci. 217 (2020) 115523,
    dx.doi.org/10.1016/j.ces.2020.115523
  • Wang Z., Yan F., Pei H., Yan K., Cui Z., He B., Fang K. and Li J. Environmentally-friendly halloysite nanotubes@chitosan/polyvinyl alcohol/non-woven fabric hybrid membranes with a uniform hierarchical porous structure for air filtration Journal of Membran Science 594 (2020) 117445,
    dx.doi.org/10.1016/j.memsci.2019.117445
  • Yang Y., He R., Cheng Y. and Wang N. Multilayer-structured fibrous membrane with directionalmoisture transportability and thermal radiation forhigh-performance airfiltration e-Polymers 20 (2020) 1, 282 - 291
    dx.doi.org/10.1515/epoly-2020-0034
  • Zhu F., Su J., Wang M., Hussain M., Yu B. and Han J. Study on dual-monomer melt-grafted poly(lactic acid) compatibilized poly(lactic acid)/polyamide 11 blends and toughened melt-blown nonwovens Journal of Industrial Textiles 49 (2020) 6, 748 - 772
    dx.doi.org/10.1177/1528083718795913
  • Li X., Wang X.-X., Yue T.-T., Xu Y., Zhao M.-L., Yu M., Ramakrishna S. and Long Y.-Z. Waterproof-breathable PTFE nano- and Microfiber Membrane as High Efficiency PM2.5 Filter Polymers 11 (2019) 4,
    dx.doi.org/10.3390/polym11040590
  • Li T.-T., Cen X., Ren H.-T., Sun F., Lin Q., Lou C.-W. and Lin J.-H. One-Step Bark-Like Imitated Polypropylene (PP)/Polycarbonate (PC) Nanofibrous Meltblown Membrane for Efficient Particulate Matter Removal Polymers 11 (2019) 8,
    dx.doi.org/10.3390/polym11081307
  • Zhu F., Su J., Zhao Y., Hussain M., Yasin S., Yu B. and Han J. Influence of halloysite nanotubes on poly(lactic acid) melt-blown nonwovens compatibilized by dual-monomer melt-grafted poly(lactic acid) Text. Res. J. 89 (2019) 0, 4173 - 4185
    dx.doi.org/10.1177/0040517519826926
  • Yao L.-R., Song X.-M., Zhang G.-Y., Xu S.-Q., Jiang Y.-Q., Cheng D.-H. and Lu Y.-H Preparation of Ag/HBP/PAN Nanofiber Web and Its Antimicrobial and Filtration Property Journal of Nanomaterials 0 (2016) 4515769,
    dx.doi.org/10.1155/2016/4515769
