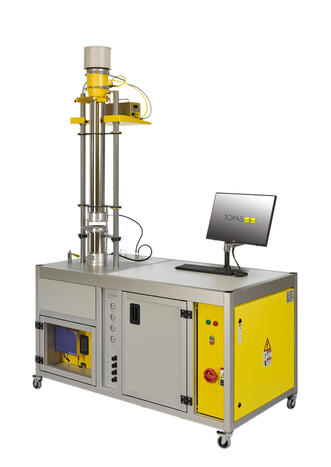

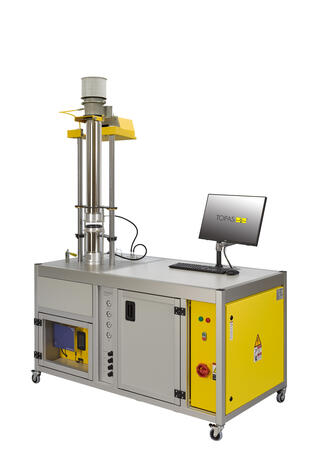

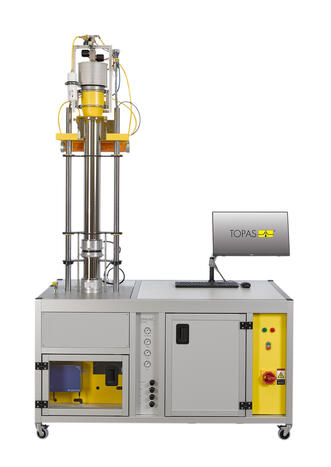

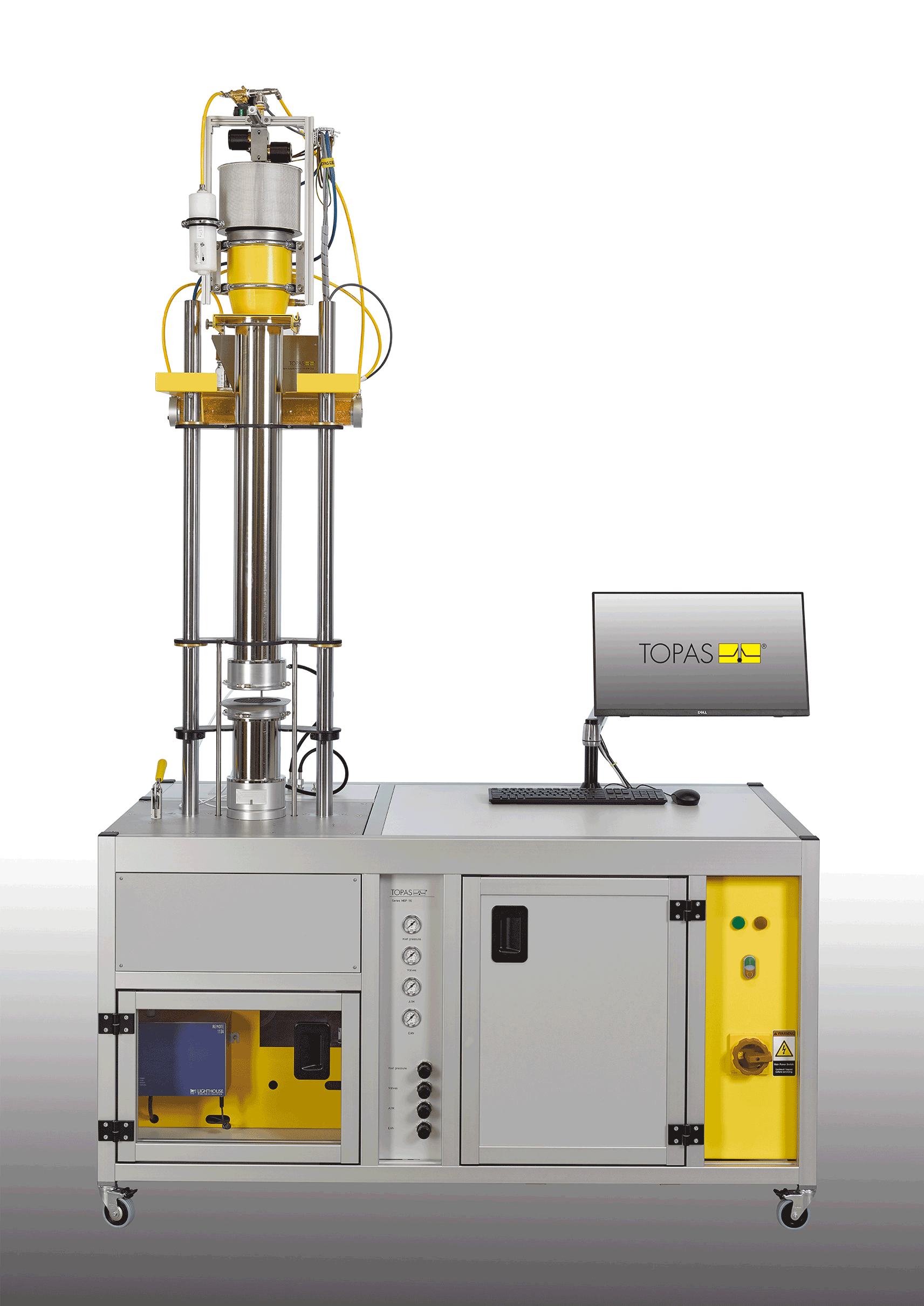

MBP 116 Testsystem
MBP 116 Prüfsystem für verschiedene Prüfaufgaben an Filtermedien, platzsparend durch vertikal ausgerichteten Strömungskanal
Filtermedien werden wesentlich durch die Parameter Abscheidegrad, Druckverlust und Staubspeichervermögen gekennzeichnet.
Der Topas Bestaubungsprüfstand MBP 116 gestattet die Prüfung dieser Parameter an planen Filtermedien. Er ist als universelles Prüfmittel konzipiert und vereint einen einfachen, robusten Aufbau mit einer kostengünstigen manuellen Handhabung und Bedienung. Er ist durch seinen vertikalen Prüfkanalaufbau besonders für die Prüfung von Filtermedien nach ISO 5011 geeignet.
Normen
ISO 5011
EN 13274-7
ISO 29463-3
ISO 29463-5
Download
product sheet MBP 116Vorteile
- zeitsparende, reproduzierbare Prüfung von gravimetrischem Abscheidegrad, Staubspeichervermögen, Druckverlust und Fraktionsabscheidegrad
- Aufnahme für Prüf- und Absolutfilter einzeln entnehmbar und ohne Filterausbau wägbar
- Sicherheitsfilter zum Schutz der Volumenstromeinheit bei Filterbruch
- integrierter Staubgenerator SAG 410 für Massenströme von ca. 1,5 - 20 g/h
Anwendungen
- Qualitätsprüfung von planen Filtermedien als Endprüfung bei der Herstellung bzw. als Eingangsprüfung bei der Weiterverarbeitung
- Leistungsprüfung von Filtermedien in der Filtermedienentwicklung und Forschung
- Interne Druckluftaufbereitung
- Volumenstromeinheit, bestehend aus Injektorpumpe und einem Set kritischer Düsen für verschiedene Volumenströme
- Ansaugluft wird zur homogenen Vermischung mit dem Aerosol über eine Einlasskulisse geführt

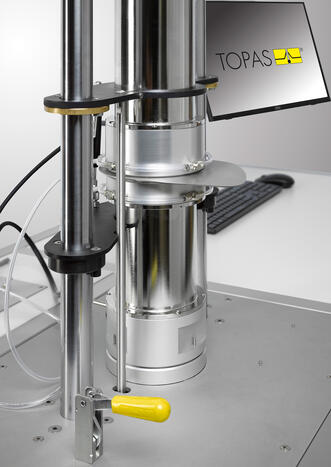

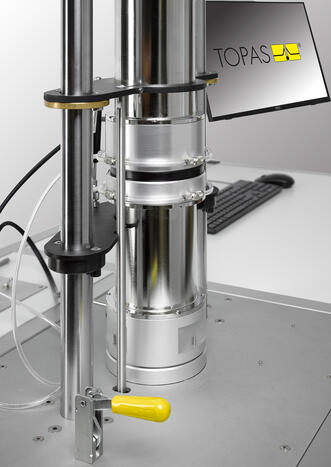

- Prüflingsaufnahme manuell bedienbar
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Prüfvolumenstrom | m³/h | 1,5 - 18 |
| Messbereich, Differenzdruck | Pa | 5000 |
| Betriebsmedium, Gas/Luft - Druckluftversorgung | bar | 6 |
| Stromversorgung | - | 110…230 V AC, 50/60 Hz |
| Betriebsmedium, Aerosol | - | DEHS, ISO 12103-1 A2 |
- Differenzdruckmessung
- Fraktionsabscheidegradmessung:<br /><br /> - Aerosolspektrometer LAP 322<br /> - Aerosol-Verdünnungssystem DIL 550<br /> - Probenahmeumschalteinheit SYS 520, steuerbar über Software des Aerosolspektrometers oder über serielle Schnittstelle
