FCT 113 Prüfsystem

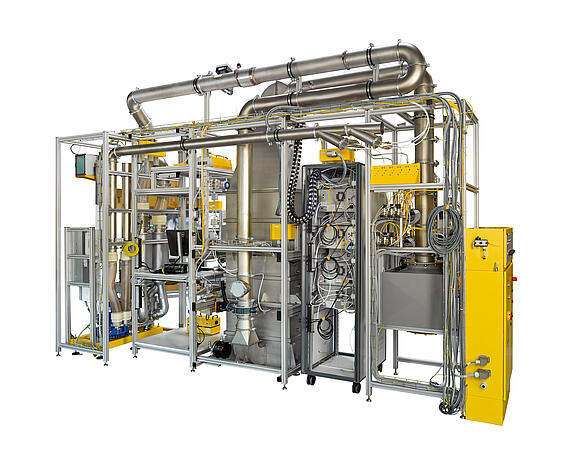

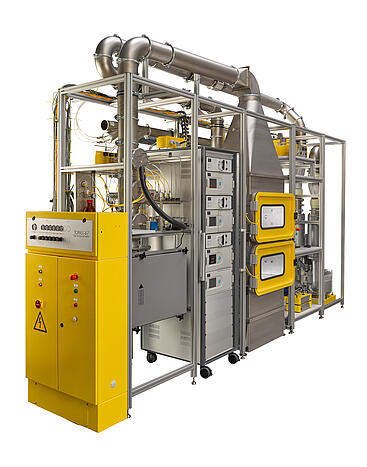

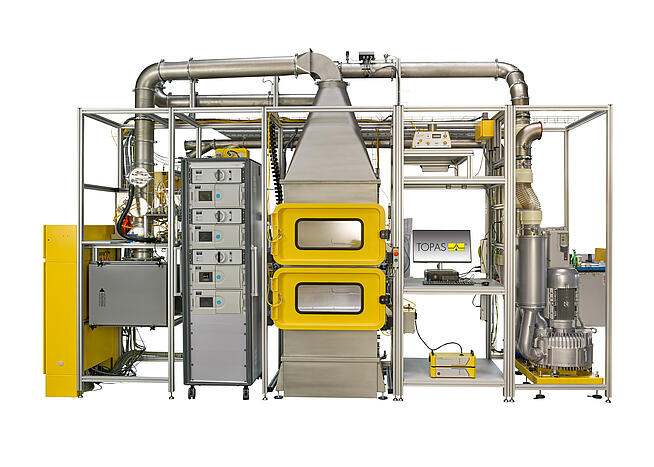

FCT 113 Testsystem für Luft-Einlassfilter von Brennstoffzellen
Das Prüfsystem FCT 113 zur Prüfung von Kombinationsfiltern basiert auf dem etablierten Fitlerprüfsystem PAF 113. Die Luftfilterprüfung kann mit verschiedenen Arten von partikelbasierten Prüfaerosolen sowie mit unterschiedlichen Referenzprüfgasen durchgeführt werden.
Das Prüfsystem FCT 113 dient zur Einlassfilterprüfung von Brennstoffzellen mit Partikeln und Gasen. Der Prüfkanal und die Volumenstromeinheit sind für größere Filterabmessungen und höhere Durchflussraten im Vergleich zu den ursprünglichen Anforderungen der ISO 11155 ausgelegt.
Die Prüfungen werden mit Hilfe verschiedener Prüfaerosole (Salz, Öl) und Prüfgase durchgeführt. Sowohl Filterelemente unterschiedlicher Bauarten als auch Filtermedien können über einen Filteradapter in den Testkanal eingesetzt werden. Die folgenden Filtereigenschaften können ermittelt werden: Differenzdruckkurven, Staubbeladung und Fraktionsabscheidegrad (angelehnt an ISO 11155-1; DIN 71460-1), Adsorptionsprüfungen (angelehnt an ISO 11155-2; DIN 71460-2), Aufzeichnung von Adsorptions- und Desorptionskurven.
Die Prüfungen werden mit Hilfe verschiedener Prüfaerosole (Salz, Öl) und Prüfgase durchgeführt. Sowohl Filterelemente unterschiedlicher Bauarten als auch Filtermedien können über einen Filteradapter in den Testkanal eingesetzt werden. Die folgenden Filtereigenschaften können ermittelt werden: Differenzdruckkurven, Staubbeladung und Fraktionsabscheidegrad (angelehnt an ISO 11155-1; DIN 71460-1), Adsorptionsprüfungen (angelehnt an ISO 11155-2; DIN 71460-2), Aufzeichnung von Adsorptions- und Desorptionskurven.
Normen
ISO 11155-2
DIN 71460-2
ISO 11155-1
DIN 71460-1
Vorteile
- gasdichte Prüfkanäle
- modularer Aufbau
- hoher Automatisierungsgrad
- softwaregestützte Prüfabläufe
- normkonformer Protokollausdruck
Anwendungen
- Qualitätskontrolle bei der Filterherstellung
- Forschung und Entwicklung neuer Filtermaterialien/Filterelement-Konfigurationen
- Vergleich verschiedener Filterelemente

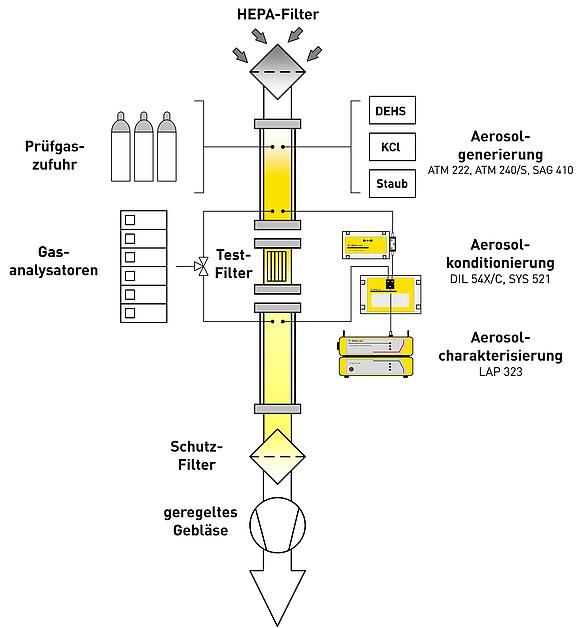

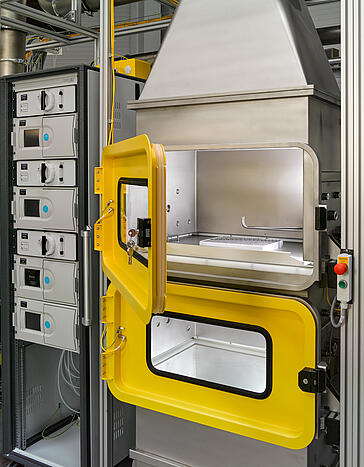

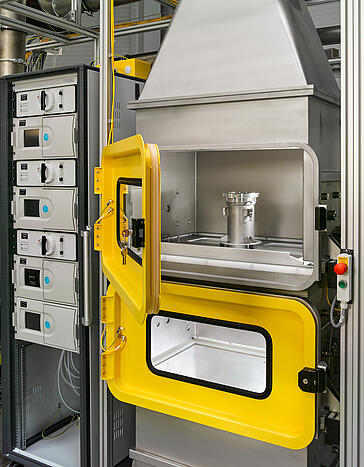

Ein definierter Volumenstrom wird durch einen HEPA-Einlassfilter und durch den angeschlossenen Prüfkanal gesaugt. Der zu prüfende Filter kann auf einen Filteradapter vormontiert und einfach in den Prüfkanal eingesetzt werden.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Prüfvolumenstrom | m³/h | 70 ... 1400 |
| Messbereich, Differenzdruck | Pa | ≤ 1000 |
| Prüflingsabmessungen | mm | ≤ 500 × 700 (Bypass-Option: 100 cm²) |
| Betriebsmedium, Aerosolsubstanz | - | ISO 12103-1 A2 fine Teststaub, DEHS, Natriumchlorid (NaCl), Kaliumchlorid (KCl) |
| Betriebsmedium, Gas | - | Stickstoff, Wasserstoff (andere auf Nachfrage) |
| Betriebsmedium, Gas/Schadgast (Standard) | - | n-Butan (80 ppm), Toluol (80 ppm), Schwefeldioxid (30 ppm) |
| Betriebsmedium, Gas/Schadgas (Sonstige) | - | Stickstoffdioxid (30 ppm), Ammoniak (30 ppm), Schwefelwasserstoff (0,4 ppm), Acetaldehyd (30 ppm) |
| Stromversorgung | - | 3 x 400 VAC; 32 A; 50 Hz |
| Sensorik, Gas | - | FID (organische Substanzen), UV-Fluoreszenz (Schwefeldioxid), CLD (Stickoxide) |
| Sensorik, sonstiges | - | Temperatur, Luftfeuchtigkeit, barometrischer Druck |
| Abmessungen (B × H × T) | mm | 5000 × 2750 × 3400 |
