AFS 155 Testsystem

AFS 155 Prüfsystem für Ölfadenleckageprüfung an HEPA-Filtern entsprechend ISO 29463-4 (EN 1822-4)

Der Ölfadentest nach ISO 29643-4 (EN 1822-4), Anhang A dient zum visuellen Nachweis der Leckfreiheit von HEPA Filtern. Dieses einfache Qualitätsprüfverfahren kann eine Alternative zum Scan-Verfahren sein.

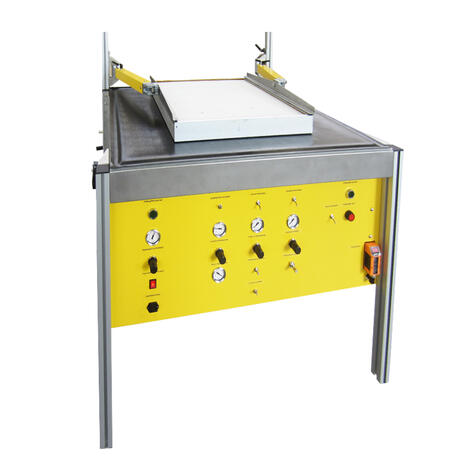

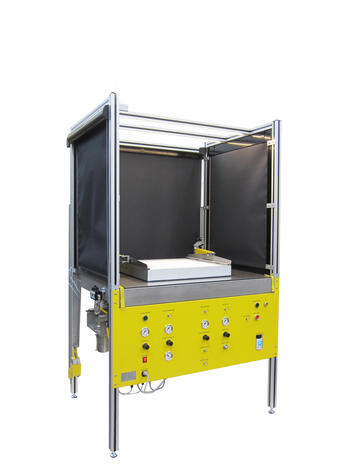

AFS 155 HEPA-Filter Ölfadentest-Prüfstand, VorderansichtAFS 155 HEPA-Filter Ölfadentest-Prüfstand mit Rollo
AFS 155 HEPA-Filter Ölfadentest-Prüfstand, VorderansichtAFS 155 HEPA-Filter Ölfadentest-Prüfstand mit Rollo
Die Methode ist auch anwendbar, wenn Filter auf Grund ihrer Bauform (z.B. V-förmige Anordnungen) nur begrenzt mit dem Scan-Verfahren geprüft werden können.

Normen

ISO 29463-4
EN 1822-4
Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • kostengünstige Lösung zur Leckprüfung von Filtern bis Gruppe H (Filterklasse H13 und H14)
  • einfache manuelle Bedienung
  • konstante Prüfbedingungen durch fest einstellbare Prüfparameter
  • effektive Prüfung größerer Stückzahlen mit voreingestellten Prüfparametern
  • flexible und einfach zu konfigurierbarer Filterhalter für unterschiedliche Filterabmessungen

Anwendungen

  • integrale visuelle Prüfung von HEPA/ULPA Filtern auf Leckagefreiheit

Das Filterelement (Prüfling) wird mit der Anström­seite nach unten horizontal auf den Prüftisch aufgesetzt und mit einer pneumatisch betriebenen Haltevorrichtung fixiert. Zur Prüfung wird das Filter mit einem polydispersen Öltröpfchenaerosol (DEHS) angeströmt.

Ein vorhandenes Leck ist an einem aufsteigenden Ölfaden auf der Abströmseite (Oberseite) des Filters zu erkennen.

ParameterbezeichnungEinheitWert
Prüfvolumenstrom l/min 50 - 600
Prüflingsabmessungen (B × H × T) mm min. 305 × 305 × 30 | max. 915 × 800 × 300
Betriebsmedium, Aerosolsubstanz - DEHS
Betriebsmedium, Gas/Luft - Druckluftversorgung bar 6
Stromversorgung - 230 VAC 1A
Abmessungen (B × H × T) mm 1200 × 610 × 910
Gewicht kg ca. 100
  • Einhausung und Beleuchtung
