AFS 152/A Testsystem
AFS 152/A Prüfsystem für die automatisierte Scanprüfung von HEPA -und ULPA Filtern nach ISO 29463-4 (EN 1822-4) und ISO 29463-5 (EN 1822-5)
Normen
Vorteile
- automatisierte Prüfabläufe sowie Datenerfassung und -auswertung
- benutzerdefinierte Protokollerstellung als Qualitätsnachweis für Filter
- hoher Filterdurchsatz bei gleichzeitiger Erkennung kleinster Leckagen
- hohe Messgenauigkeit und Reproduzierbarkeit
- automatisierte Scan-Traverse nachrüstbar für bestehende AFS 152 Systeme
Anwendungen
- automatisierte Filterscans von Panelfiltern nach ISO 29463-4 zur Erkennung von Leckagen und zur Bestimmung der lokalen Effizienz
- Bestimmung der integralen Effizienz nach ISO 29463-5
- Prüfung von Filtermedien nach ISO 29463-3
- Differenzdruckprüfung

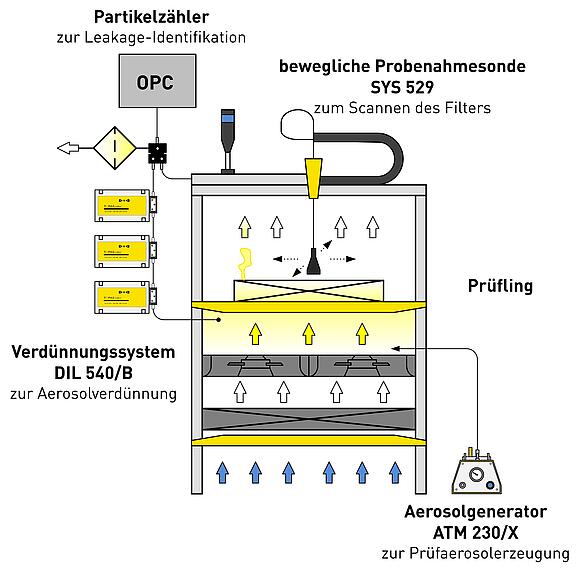

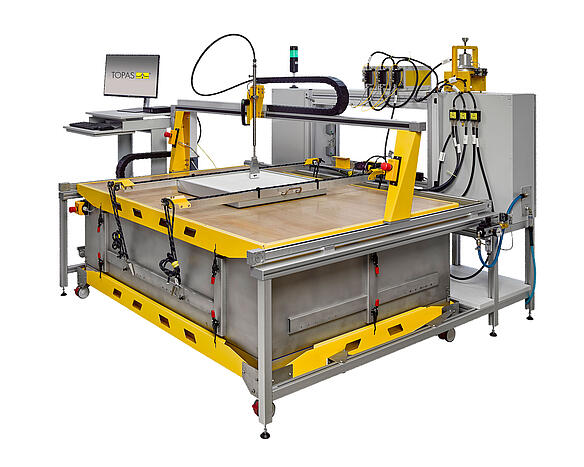

In der Anströmeinheit wird ein definierter Volumenstrom erzeugt, wobei die Prüfluft dem System über einen HEPA-Ansaugfilter zugeführt wird. Der Prüfluft wird ein Prüfaerosol zudosiert, primär DEHS, alternativ können auch andere ölbasierte Substanzen oder PSL-Partikel eingesetzt werden. Der zu prüfende Filter wird auf dem Adapter der Anströmeinheit befestigt. Die Probenahmesonde scannt den Filter sowie den Filterrahmen.

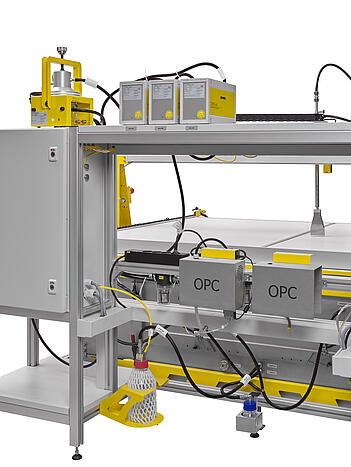

Für die Messung der Aerosolkonzentration wird ein Volumenstrom durch einen optischen Partikelzähler erzeugt. Dieser erfasst Partikel im Größenbereich von (0,1 – 1,0) µm. Über eine Umschalteinheit lässt sich zwischen einem HEPA-Schutzfilter, der Rohgas- und der Reingasmessstelle wechseln. Bei der Rohgasmessung wird das Aerosol zusätzlich durch ein Verdünnungssystem geleitet. Das Verdünnungsverhältnis sowie die Aerosolkonzentration werden dabei automatisch in Abhängigkeit von Filterklasse und Volumen-strom angepasst.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Prüfvolumenstrom | m³/h | 300 ... 4000 |
| Messbereich, Differenzdruck | Pa | max. 400 |
| Scangeschwindigkeit | mm/s | 5 ... 100 |

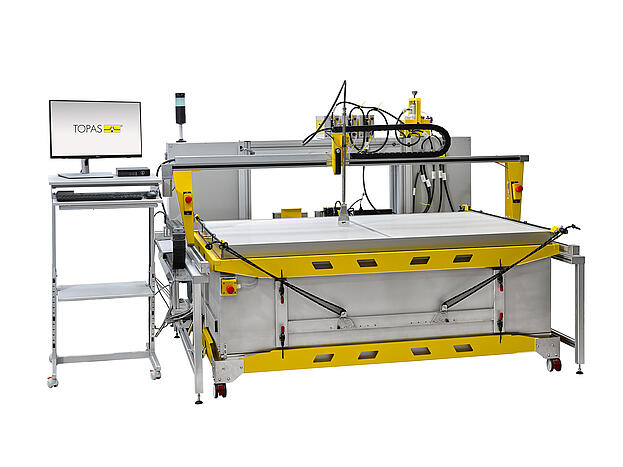

| Prüflingsabmessungen (B × H × T) | mm | min. 305 × 305 × 30 max. 1830 × 1220 × 300 |
| Betriebsmedium, Aerosolsubstanz | - | DEHS, Paraffinöl, PSL |
| Betriebsmedium, Gas/Luft - Druckluftversorgung | bar | 5,5 ... 7 |
| Stromversorgung | - | 230 V AC, 16 A, 50/60 Hz |
| Aerosol-Messtechnik | - | Optische Partikelzähler (OPC) |
| Aerosol-Generierungstechnologie | - | ATM 230/H (DEHS, Paraffinöl), ATM 240/L (PSL) |
| Abmessungen (B × H × T) | mm | 2300 × 1900 × 2000 |
