AFS 151 Testsystem

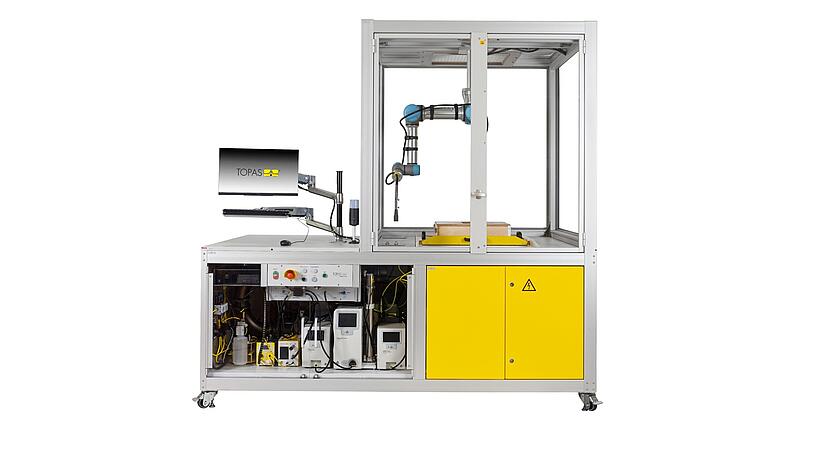

AFS 151 Roboter HEPA/ULPA Filterscanner-Prüfsystem

Das AFS 151 Filterscanner-Prüfsystem wird zur Bestimmung der integralen und lokalen Partikelfiltrati-onseffizienz und Leckerkennung von zwei- und drei-dimensionalen Filterelementen eingesetzt.

Dank des modularen Aufbaus können verschiedene Arten von Prüfaerosolen wie DEHS, Paraffinöl und PSL verwendet werden. Normalerweise werden opti-sche Partikelzähler (OPC) für Effizienzprüfungen und Lecksuche verwendet, aber auch SMPS-Messungen oder Tests mit DMA-klassierten Aerosolen in Kombination mit Kondensationspartikelzählern (CPC) sind möglich. Das ursprüngliche Prüfsystem ist für HEPA/ULPA-Plattenfilter und Filterpatronen ausgelegt, die bei moderaten Volumenströmen zum Einsatz kommen. Auf Wunsch kann die Anlage aber auf höhere Volumenströme skaliert werden.

Normen

ISO 29463-5

ISO 29463-4

Download

product sheet AFS 151

Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Vorteile

erste kommerzielle Lösung zur automatischen dreidimensionalen Filterprüfung
alle Filtergrößen innerhalb des Roboter-Arbeitsbereichs können vom Benutzer eingestellt werden
Topas-Programmierung des Roboters erlaubt schnelle Umsetzung neuer Scankonzepte

Anwendungen

Produktentwicklung und Qualitätskontrolle von HEPA/ULPA-Filtern
Prüfung von Plattenfiltern und Filterpatronen

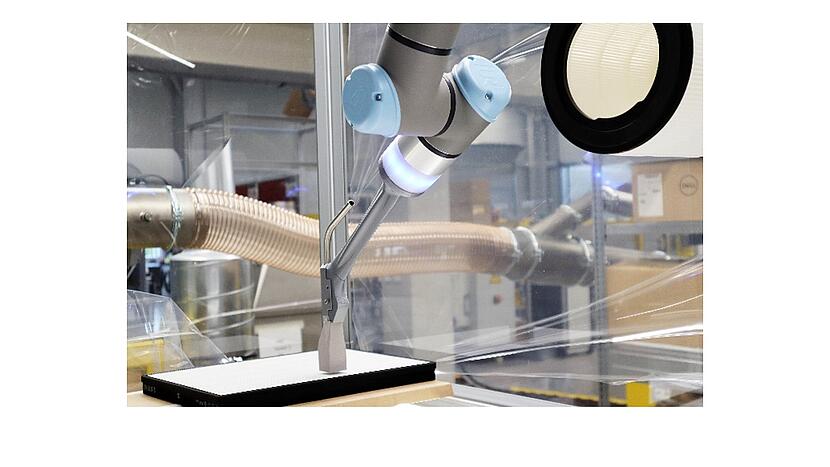

Scannen von 3-dimensionalen V-Bank-Filtern

Prinzip

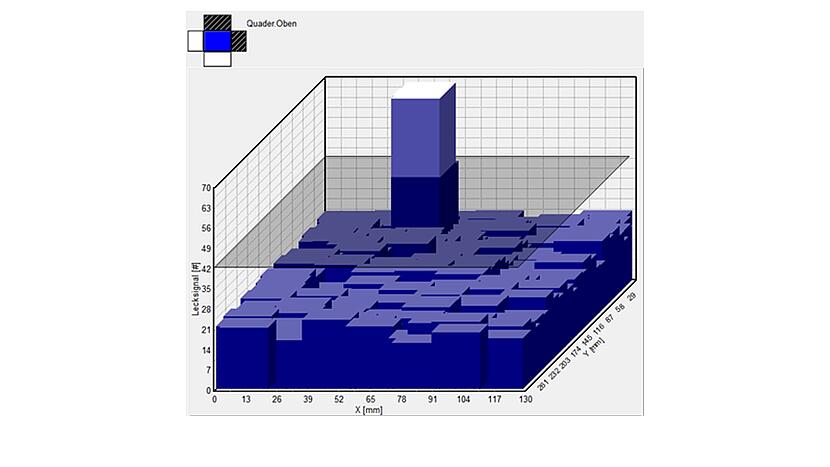

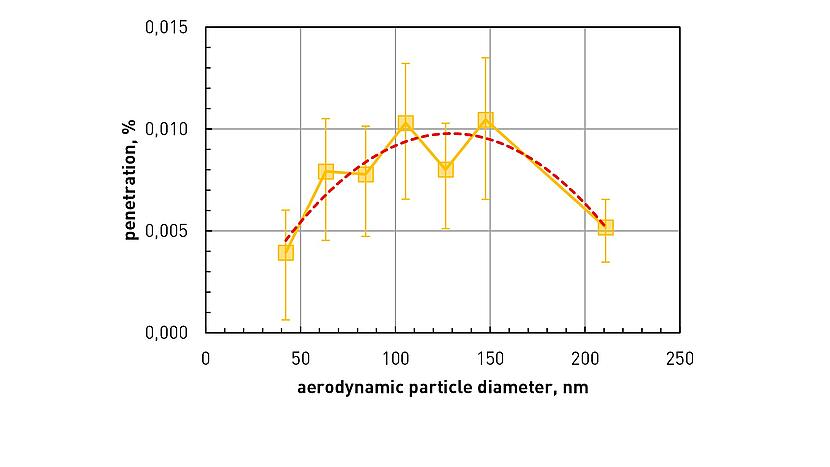

Der multifunktionale Prüfaufbau des AFS 151 er-möglicht integrale Prüfungen der Filtrationseffizienz unter Verwendung einer geeigneten Haube im Sinne einer schnellen Produktionskontrolle. Darüber hinaus können Filter in moderaten Zeitabständen mit einem polydispersen Prüfaerosol auf Lecks und lokale Effizienz gescannt werden. Durch schrittweises Arbeiten mit einem klassifizierten Aerosol können während der Filterentwicklung zuverlässige MPPS-Kurven ermittelt werden.

Technische Daten

Parameterbezeichnung	Einheit	Wert
Prüfvolumenstrom	m³/h	1 ... 300
Messbereich, Differenzdruck	Pa	50 ... 5000
Scangeschwindigkeit	mm/s	5 ... 100
Prüflingsabmessungen (B × H × T)	mm	Plattenfilter (50 ... 500 × 30 ... 500 × 7 ... 280), Filterpatronen (40 ... 350 × 40 ... 350 × 45 ... 600)
Betriebsmedium, Aerosolsubstanz	-	DEHS, Paraffinöl, PSL
Betriebsmedium, Gas/Luft - Druckluftversorgung	bar	max. 6,0
Stromversorgung	-	3 x 400 VAC, 32 A
Aerosol-Generierungstechnologie	-	ATM 222 (DEHS), ATM 233 (Parrafinöl), ATM 240/L (PSL)
Aerosol-Messtechnik	-	Optische Partikelzähler (OPC), Kondensationspartikelzähler (CPC), differentielle elektrische Mobilitätsspektrometer (SMPS)
Abmessungen (B × H × T)	mm	4000 × 4000 × 3000
