SPT 140 Testsystem

Prüfsystem SPT 140 zur Prüfung von Abscheidern, insbesondere von Blow-By-Ölnebelabscheidern

Der Ölnebelabscheider-Prüfstand SPT 140 dient der Durchführung automatisierter Tests, wobei Erkenntnisse bezüglich Durchflussverhalten, gravimetrische und Fraktionsabscheidegradleistung erlangt werden.

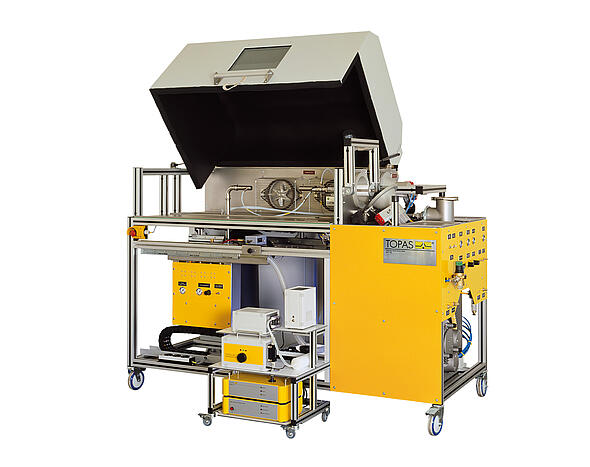

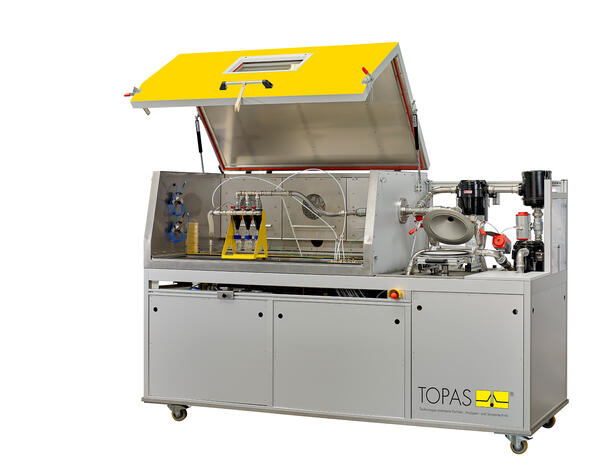

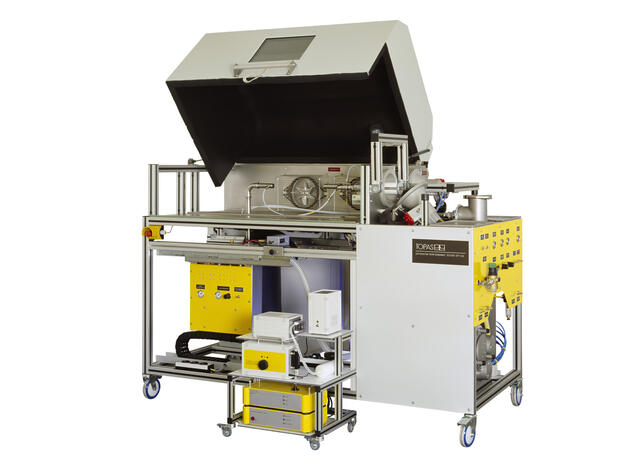

Blow-By-Abscheider-Prüfstand SPT 140, VorderansichtBlow-By-Abscheider-Prüfstand SPT 140, VorderansichtBlow-By-Abscheider-Prüfstand SPT 140, Vorderansicht
Blow-By-Abscheider-Prüfstand SPT 140, VorderansichtBlow-By-Abscheider-Prüfstand SPT 140, VorderansichtBlow-By-Abscheider-Prüfstand SPT 140, Vorderansicht
Kurbelgehäuseentlüftungssysteme benutzen Ölabscheider zur Reduzierung des Ölverbrauchs, und heutzutage noch viel wichtiger zur Reduzierung der Motoremissionswerte. Ebenso können Katalysatoren negativ beeinflusst werden von Ölverbrennungsrückständen im Abgas. Kurbelgehäuseentlüftungssysteme werden daher optimiert durch Messung von:

- Abscheidegrad
- Durchflusskurve (Druckverlust über Volumenstrom)
- Druckregelkurve und
- Leckage

an Motorenprüfständen.

Eine steigende Anzahl von Herstellern von Ölnebelabscheidern setzt spezielle Prüfstände wie den SPT 140 für die Verbesserung und Charakterisierung der Abscheider ein. Dabei wird der Prüfling mit einem speziell aufbereiteten Aerosol (Massenstrom und Temperatur einstellbar) im Unterdruck- bzw. Überdruckbetrieb getestet. Die Umgebung, in der sich der Prüfling selbst befindet, ist ebenfalls temperiert. Bei derartigen Abscheidegradmessungen werden die abgeschiedene und die durchgelassene Ölmenge in Abhängigkeit vom Volumenstrom gemessen. Die Erfassung erfolgt gravimetrisch mit einem Absolutfilter. Die Menge des aus dem Abscheider ausgetretenen Öls ist online erfassbar. Ebenso kann die Leckage des Ölablassventils gemessen werden. Der Prüfstand simuliert die Betriebsbedingungen typischer Einsatzgebiete von Ölnebelabscheidern. Bei der Aufnahme der Druckregelkurve wird der „Druck im Kurbelgehäuse“ in Abhängigkeit vom „Saugrohrdruck“ bei verschiedenen Volumenströmen nachgebildet. Außerdem gewinnt mehr und mehr die Bestimmung des Fraktionsabscheidegrades an Bedeutung.
Interesse?Wir beraten Sie gern

+49 (351) 2166 430

Kontaktformular

Vorteile

  • sehr kompakter Prüfstand
  • großer Volumenstrombereich bei Druck- oder Saugbetrieb
  • auf verschiedene Prüflingsgrößen einstellbare Prüflingsaufnahme
  • heizbarer Testraum (Umgebungstemperatur bis 120°C)
  • geschlossenes System der Prüfluft mit Kühlung
  • gesicherter, aufklappbarer Testraum
  • beheizbarer Ölnebelgenerator ATM 243, auch separat vom Prüfstand zu erwerben
  • rechnergesteuerter Prüfablauf
  • komfortable Datenverarbeitung unter Windows
  • präzise Volumenstromerfassung

Anwendungen

  • Prüfung von Ölnebelabscheidern
ParameterbezeichnungEinheitWert
Prüfvolumenstrom m³/h 0,9 ... 18 oder 1,2 ... 24
Prüfaerosol - Tröpfchenaerosol aus mineralischem oder sysnthetischen Motoröl
Prüflingsdruckverlust Pa ± 20000
Betriebsmedium, Gas/Luft - Raumluft (allgemeine Laborbedingungen)
Betriebsmedium, Gas/Luft - Druckluftversorgung bar max. 6 (300 L/min)
Betriebsmedium, Wasser - Wasserversorgung bar max. 6 (aus Wasserleitungsnetz, max. 20 L/h, für Kühlkreislauf)
Stromversorgung - 400 V, 16 A
Aerosol-Generierungstechnologie - ATM 243 oder LDG 243 (optional)
Abmessungen (B × H × T) mm 2100 × 1200 × 925
Gewicht kg ca. 400
  • Öltröpfchengenerator LDG 244 zur Erzeugung grober Öltröpfchen für die Simulation von Wandfilm- und Schwallöleffekten
