SAG 421 Staubgenerator
Der SAG 421 ist ein Generator zur Erzeugung von Feststoffaerosolen aus Pulvern/Stäuben.
Normen
Download
product sheet SAG 421Vorteile
- Bereitstellung hoher Staubmasseströme
- geeignet für zahlreiche Stäube/Pulver
- hohe Dosierkonstanz über lange Zeiträume
- kurze Rüstzeiten (einfache Abreinigung Wartung und schnelle Reinigung)
- optional mit Massenstromregelung oder Nachfüllvorrichtung erweiterbar
- Betrieb zweier paralleler Dispergierer auf einer Waage mit Steuerung möglich
Anwendungen
- Beladung von Filtern, Filtermedien und Abscheidern mit Staub
- Ermittlung des Fraktions- und Gesamtabscheidegrads von Filtern, Filtermedien und Abscheidern
- Bereitstellung von Feststoffaerosolen für Belastungstests von Bauteilen und Geräten
- Sichtbarmachung von Strömungen

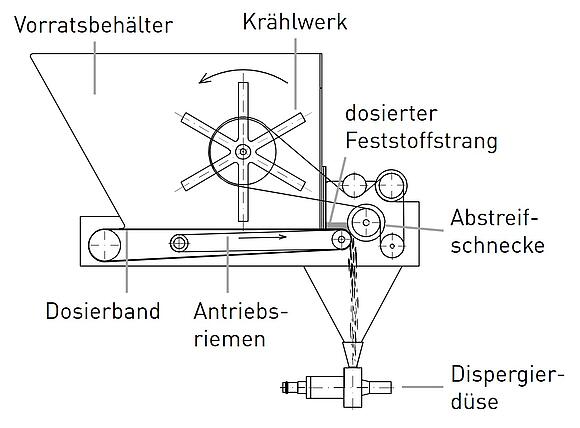

Der Staubgenerator SAG 421 verfügt über einen Vorratsbehälter für den zu aerosolierenden Staub. Der Staub wird über ein Krählwerk im Vorratsbehälter kontinuierlichen homogenisiert, um gleichbleibende Bedingungen für die Feststoffdosierung sicherzustellen. Die Feststoffdosierung erfolgt über ein Dosierband durch eine Öffnung (höhenverstellbarer Schieber) im Vorratsbehälter. Durch eine Abstreifschnecke wird der Staub vom Dosierband gelöst und fällt durch einen Trichter in eine druckluftbetrieben Venturi-Düse, die den Pulverstrom effizient dispergiert.
| Parameterbezeichnung | Einheit | Wert |
|---|---|---|
| Einstellparameter 1 | - | Dispergierdruck |
| Einstellbereich 1 | bar | 1 ... 8 (Dispergierdruck) |
| Einstellauflösung | - | stufenlos einstellbar |
| Einstellparameter 2 | - | Bandgeschwindigkeit |
| Einstellbereich 2 | mm/min | 1 ... 120 (Bandgeschwindigkeit bei Schiebereinstellung 15 mm) |
| Einstellauflösung 2 | - | stufenlos einstellbar |
| Einstellparameter 3 | - | relative Rührwerksgeschwindigkeit |
| Einstellbereich 3 | % | 0 ... 100 % (relative Rührwerksrotationsgeschwindigkeit) |
| Einstellauflösung 3 | - | stufenlos einstellbar |
| Aerosol, Volumenstrom | L/h | 3000 ... 18000 |
| Aerosol, Massestrom (Aerosolsubstanz) | g/h | 12 ...6000 (für Schüttdichte von 1 g/cm³) |
| Betriebsmedium, Gas/Luft | - | trockene, partikelfreie Druckluft oder technisches Inertgas |
| Betriebsmedium, Gas/Luft - Druckluftversorgung | bar | 1 ... 8 |
| Betriebsmedium, Aerosolsubstanz | - | Pulver, Pulvermischungen (< 200 μm, nicht geeignet für abrasive, klebrige, ag-gressive Pulver) |
| Betriebsmedium, Aerosolsubstanz - Füllvolumen | mL | ≤ 2000 |
| Stromversorgung, Spannung | - | 100 ... 240 V AC, 50 ... 60 Hz |
| Abmessungen (B × H × T) | mm | 400 × 450 × 150 (ohne Gestell) |
| Gewicht | kg | 4,7 |
- Heavy Duty Staub-Injektordüse
- Grundgestell
- Doppelsteuerung
- Waagenoption
- SVE 430 Verfahreinheit
- SRU 435 Nachfülleinheit
